TRIZ1141四類模型———技術沖突與創新原理
在《TRIZ1141之——一種思想最終理想解（IFR）》一文中談到一個救援案例：一個人滑落到古樹的空心洞穴中，救援過程經歷了十余個小時，受困人員痛苦不堪，古樹也遭到毀滅性的破壞。若采用TRIZ方法，問題的解決要簡單得多，我們不妨一試。
人在樹洞中受困的情況如圖1所示，1為空心樹洞，2為困在樹洞中的人。人在下落過程中，其身體最寬的胯部在A、B兩點被緊緊卡住。我們?cè)囉肐FR的解題步驟求解：1）最終目的是什么？快速救人。2）理想解是什么？人可以自我解救或使用很少的資源，不產生有害作用，保護古樹不受損。3）達到理想解的障礙是什么？在A、B兩處卡得過緊，人體與樹洞內表面摩擦力太大。4）消除障礙的條件是什么？減小摩擦力，即減小人與樹的摩擦系數，或減小人與樹在A、B兩處的擠壓力。5）創造這些條件的可用資源是什么？在A、B兩處添加超系統廉價資源潤滑劑可以減小摩擦系數；增大樹洞A、B兩點的間距可以減小樹對人的擠壓力。實際救援中曾經使用液壓擴張器試圖增大A、B兩點的間距，但沒有成功。應用TRIZ多屏幕思維等方法，我們很容易會想到通過擠壓C、D兩點（如圖2所示），使樹的圓環截面產生彈性變形，即可增大A、B兩點的間距。擠壓C、D兩點的方法可因地制宜，不再贅述。當然，此方法也未必一定成功。但是，按照此種思路走下去，再結合當時的具體情況，一定能夠找出一種代價最小的救人辦法。
圖1

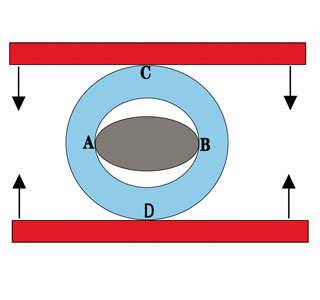

圖2
在尋求IFR的過程中，我們還可以綜合應用TRIZ的其他工具來加速I(mǎi)FR的實現。比如TRIZ1141四類模型之一—技術沖突與創新原理。所謂技術沖突，即改善技術系統中某一參數時，導致了另一參數的惡化。針對這類問題，TRIZ建立了相應的問題模型與問題解決模型，所謂問題模型就是用39個通用工程參數來描述你要解決的具體問題，然后TRIZ提供了查找1200多對常見技術沖突解決辦法的“搜索引擎”—沖突矩陣，沖突矩陣中有40條創新原理（即問題解決模型），并為每對典型沖突推薦了1至4條常用原理。
在上述救援案例中，希望提高救人速度，同時又不損壞古樹的IFR，可以用技術沖突描述為以下問題模型：希望改善9號參數“速度”，同時不希望惡化23號參數“物質損失”或30號參數“作用于物體的有害作用”，由此即可在沖突矩陣中查找到相應的創新原理：No.10預先作用、No.13反向、No.23反饋、N0.35物理或化學參數變化。創新原理為我們消除技術沖突提出了明確的建議：首先，通過“預先作用”（加潤滑劑）改變“物理或化學參數”（摩擦系數）；然后，不是使用液壓擴張器由內向外“撐”，而是“反向”由外向內“壓”，達到使古樹的圓環截面變形的目的；同時，抓住受困人員的雙手向上拉，通過受困人員的感覺“反饋”相關信息，調整施救動作，很快即可成功完成救援任務。
G.S.Altshuller有兩大重要發現：一是發現了技術系統的進化趨勢，8大進化法則即是其核心。二是發現不同行業中不計其數的問題，采用了相同的為數不多的解決方法，40條創新原理即是其精髓。這些創新原理可以由人們根據發明問題的性質獨立或組合應用。而Altshuller所總結的沖突矩陣，以及39個通用工程參數，則為創新原理的應用和發明問題的解決，提供了便捷、快速的途徑，許多領域的實踐已無可爭辯地證明了這一點。
責編/劉 亮
