創新產品—球齒式萬向聯軸器
不詳 ?本刊記者邵慧力 吳 浪 ? 2010年01月01日 ? ?創新成果
該發明利用兩球面上的弧形齒相互嚙合傳遞扭矩，減小了受力面的接觸應力，傳遞扭矩大，工作平穩，潤滑效果好，使用壽命長，且結構簡單緊湊，安裝維護方便。
創新產品——球齒式萬向聯軸器
近日，由濰坊魯泰機械有限公司研制成功的一種球齒式萬向聯軸器獲得國家專利批準，專利號為ZL 200720026788.9 。該公司發明的球齒式萬向聯軸器，包括左右對稱的中間聯接軸和通過端蓋安裝在中間聯接軸兩端的半聯軸器，其中，半聯軸器為分別與動力輸入端和動力輸出端相連接的圓球狀球節，球節前半球面加工有多條外凸弧形齒，在中間聯接軸兩端球面凹槽內加工有內凹弧形齒，端蓋內腔是與球節后部球面相對應的球面凹槽，球節通過端蓋活動安裝在端蓋和中間聯接軸形成的球形內腔中。該發明利用兩球面上的弧形齒相互嚙合傳遞扭矩，減小了受力面的接觸應力，傳遞扭矩大，工作平穩，端蓋和中間聯接軸形成密封良好的球形內腔，潤滑效果好，使用壽命長，且結構簡單緊湊，安裝維護方便。

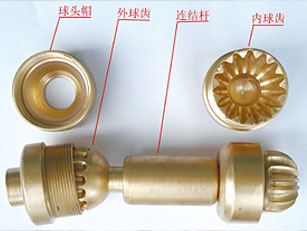

球齒式萬向聯軸器其結構獨特是萬向聯軸器中的創新設計。它是在內半球的球表面和外球體的前半球表面分別制成相對應的齒和槽（內半球制齒后稱內球齒、外球體制齒后稱外球齒）。內球齒和外球齒嚙合后形成一個完整的球體，然后用球頭帽通過外球體后半球與內球體連結、使內外球齒既封閉又不能脫開。當任意一端產生動力作旋轉時都會圍繞球體中心旋轉、同時把動力傳遞給被動的一端。
機械動力的傳遞中最常用的聯結機構之一是聯軸器。聯軸器的種類很多，如：花鍵式聯軸器、凸緣式聯軸器、球籠式萬向聯軸器和十字軸式萬向聯軸器等。各種不同類型的聯軸器有著不同的特性，如：花鍵式、凸緣式聯連可靠、承載負荷大，但不適應兩軸不同心有夾角的條件聯結；花鍵式可調節軸向距離但不能承受軸向力；凸緣式能承受軸向力但不能調節軸向距離被用于固定式聯結；球籠式和十字軸式主要用于兩軸不同心有夾角的聯結，但不能承受較大的軸向力和較大的扭矩；球籠式制做困難，要求精度高，需在封閉且潤滑好的條件下工作；十字軸式較球籠式制做簡單、適用性強、但運轉不同步，轉角有死點，機械效率低。濰坊魯泰機械有限公司研制的球齒式萬向聯軸器既適用于兩軸同心式聯結，又適用于兩軸不同心有夾角的條件下聯結。其特點是：承載負荷大、運轉同步、旋轉無死角并能承受特大的軸向力，且體積小、結構緊湊、齒槽摩擦面全封閉浴室潤滑，并以增加齒槽數實現轉角的靈活性。用球體表面制做齒槽既達到了材料的最大化利用又提高牙齒的強度和齒槽的結合面，所以其承受的扭矩遠大于其他類型的聯軸器。
球齒式萬向聯軸器適用于各種機械的同軸式聯結和不同軸式聯結，既可做萬向聯軸器應用又適用于一般機械的連結，因其傳遞扭矩大、浴室潤滑，特別適用于各種大型機械，如：軋鋼機械、船舶機械、礦山機械、煤炭機械等。該球齒式萬向聯軸器在石油鉆井機械螺桿鉆具上的試用獲得極佳效果，螺桿鉆具處于地下深井作業承受著超百噸的軸向壓力和輸出扭矩高達每米超萬牛的力矩。而螺桿鉆具上最薄弱的環節之一就是萬向聯軸器，它一直困擾著整套鉆具的壽命，是世界性的技術難題。我們國家規定萬向聯軸器使用120小時為合格產品。經首次在螺桿鉆具上試用球齒式萬向聯軸器連續工作138小時后對產品進行拆卸檢驗、其各零件的損壞程度輕微，預計該球齒式萬向聯軸器在螺桿鉆具上的壽命要超1000小時。球齒式萬向聯軸器的誕生填補了聯軸器品種中的一項空白，有著非常廣泛的實用性和可貴的社會價值。
