安徽師范大學注重光電技術前沿研究

文/安徽師范大學科研處  吳長義

        一、自適應前照燈照明系統

        80％以上的車禍發生在夜間和惡劣天氣，為了在夜間或者惡劣天氣時達到更好的視覺效果，要求前照燈光線隨不同的駕駛環境而改變。目前汽車前照燈近光的光分布不隨速度、道路類型和天氣條件變化而改變。需要設計一種靈活的前照燈系統，這個系統能根據行車的方向及速度、駕駛?cè)说鸟{駛習慣、天氣狀況的變化自動調整。車輛感應裝置會監控這些變化而啟動燈光自動控制，將前照燈的燈光調整成遠光、近光或是適合轉彎時的燈光。這就是自適應前照燈照明系統，即AFS (Advanced Front Lighting Systems)。

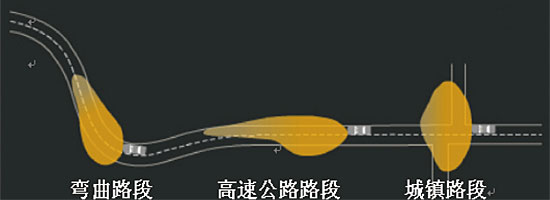

              AFS作用示意圖

        自適應前照燈系統，是一種智能型的照明系統，它除了根據車體載重的變化自動調節前照燈的照明高度（Auto Leveling），防止給對面車輛造成眩目之外，還可以根據方向盤轉向角度和車速信號，在車身轉向行駛時，自動調整近光燈的左右旋轉角度，這一功能彌補了轉彎行駛時產生照明死角的缺憾，使司機提前掌握前方路況，提高了駕駛的主動安全性。
        2007年，我校光電技術研究中心參與了奇瑞汽車股份有限公司的“自適應前照燈系統”研究項目，共同進行理論和前端性的研究工作，并取得技術突破。目前在該領域內就光學設計和車燈結構這兩項核心技術，光電技術研究中心申報了兩項國家專利。

                    車燈反射罩                                                   車燈結構圖

        二、自動立體顯示技術

        更加真實地再現客觀物體一直是顯示器件的發展方向。在廣告宣傳、建筑設計、大分子材料研究、教育、娛樂、醫療等領域中，立體圖像和立體顯示具有重要的實踐意義，而目前主流的顯示技術大都局限于平面顯示，圖像缺乏立體感和深度感，為此很多企業和高校著眼于立體顯示技術的研究。
        立體顯示器主要有兩大類，即頭戴式立體顯示器（Head-mounted display）和自動立體顯示器（Auto-stereoscopic display）。頭戴式立體顯示器需要借助輔助工具，限制人眼的觀看空間。頭戴式立體顯示器包括立體頭盔、偏振眼鏡、互補色眼鏡和液晶眼鏡。自動立體顯示器包括平板式立體顯示器和投影式立體顯示器兩種，用戶無需佩帶任何輔助工具，肉眼直接可以在屏幕上觀看立體圖像。

動立體顯示的基本光學原理

        自動立體顯示器有別于普通的平面顯示器，具有以下優點：（1）可以真實還原自然景觀的空間分布，提供真正的、完全的、客觀的、全面的空間信息。（2）相對于平面顯示器而言，立體顯示器信息容量大，可以顯示的信息量大大超過平面顯示器。（3）能夠表達景象的第三維空間，提供具有高度臨場感的立體圖像，更加有利于為觀看者構成虛擬的空間。
        作為新型圖像信息顯示器件，自動立體顯示器在提供景象的全面信息方面具有無可比擬的優勢。因此，它在現實的應用場合中具有巨大的應用前景；同時，有許多技術領域也十分需要使用能提供立體圖像的顯示器。目前，自動立體顯示器已在航空航天、軍事、醫學、設計和娛樂等領域得到了應用。由于自動立體顯示技術具有大容量顯示的優點，在信息量巨大的航天技術領域中具有廣泛的應用前景，自動立體顯示器和以自動立體顯示技術作為關鍵技術組成的立體圖像技術在航天仿真、航天模擬訓練、遙感技術、星球探測、大容量數據輔助顯示等方面都已經發揮了重要的作用。
        2004年以來我校光電技術研究中心朱向冰副教授與安徽華東光電技術研究所合作，并作為主要完成人研制成功了國內第一臺軍用自動立體顯示器。這種顯示器不需要立體眼鏡就可以觀察到三維立體圖像。該成果于2004年5月通過了鑒定，其原理樣機已經在2004年北京的展覽會上展出，該項目得到國家領導人的贊許。光電研究中心在該項技術基礎上進一步深入研發，目前在該領域已就核心技術申報1項發明專利，正在申報另外2項專利。

        三、光敏固化機

        光敏固化機發出強烈的紫外線，使UV涂料、油墨、粘合劑等在短時間內由液態轉化為固態，可適用于地板UV漆固化、模型制作粘貼、工藝品上光等場合。另外在建筑行業、化工行業、印刷行業、電子制造業、醫藥行業也有廣泛的用途。其中大型機主要用在流水線上，小型機主要是便攜式。
        我校光電技術研究中心和蚌埠抒陽電子有限公司開展產學研合作，研制新型光敏固化機。目前，已取得初步成果，該中心就光敏固化機的核心技術申報1項專利。

        四、LED汽車前照燈

        LED光源具有功耗低、亮度高、可靠性強、壽命長、啟動快等優點。近年來，汽車照明領域中越來越青睞采用LED光源。目前較為成熟的LED產品有儀表盤指示燈、高位剎車燈、轉向燈等。隨著白光高亮LED光源技術的發展，其已經適合制作汽車前照燈。從2005年開始，國外在近光燈中也用LED代替HID（氙氣）燈泡和鹵素?zé)襞荩糠周囌沟母拍钴嚿铣霈F(xiàn)了該系統。08年夏天上市的凱迪拉克EscaladePlatinum車上使用的前照燈部分采用LED光源，該系統由德國海拉公司制作。豐田汽車的頂級混合動力車LS600h和LS600hL也完全使用LED制作近光燈。隨后AudiR8車型首次推出了全LED前照燈。
        由于中國LED光源研發起步比較晚，制約了其在汽車照明領域的發展。由吉林東光瑞寶車燈有限責任公司承擔的國家863計劃新材料領域“半導體照明工程”項目“LED轎車前照大燈系統集成技術開發”課題，歷經兩年多的時間，在國內率先研制出全LED前照燈樣燈。該燈的成功研制，縮短了我國LED前照燈領域與國際先進水平的差距，意味著LED前照燈向產業化方向發展又邁進了重要的一步。
        目前在世界范圍內，LED前照燈仍處于研制階段，部分企業推出的也只是概念性產品。但歐美等發達國家已經開始修訂相關的標準，隨著國外廠家對核心技術的進一步掌握，這些國外標準會越來越嚴格，將成為阻遏其他企業的門檻。
        安徽師范大學光電技術研究中心在與奇瑞公司合作研發“自適應前照燈系統”并取得成功基礎上，近期該研究中心在省級重點課題的支持下，發揮光學設計方面的優勢和專長，在LED前照燈光學元件設計上取得了突破性進展，其仿真結果完全符合ECE標準，已經申報1項發明專利。
        另外該中心利用LED光源開發出的LED路燈，已在蕪湖市主干道投入使用，該燈性能穩定、照明效果好、節能效果突出，并將在蕪湖市逐步推廣。
