環衛好幫手——密閉式分類垃圾箱
不詳 ?佚名 ? 2008年12月01日 ? ?奇思妙想

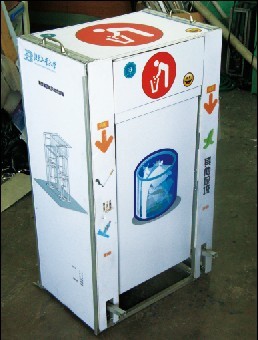

“彩裝”垃圾箱

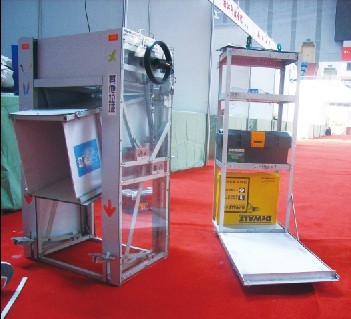

分類垃圾箱組成部分
設計者展示垃圾箱側面
垃圾箱是維護環境衛生的重要工具，針對市場上各種垃圾箱所存在的不足，北京工業大學機電學院學生設計并制作出一種新型的垃圾箱，能分類存放和密閉保存垃圾，而且投放和處理垃圾方便衛生。
該垃圾箱分為上下兩層箱體，上箱體有頂蓋密封，當腳踏位于垃圾箱左側底部的踏板時，頂蓋平動移出，可往上箱體投放垃圾，腳移開后機構自動復位；當腳踏位于垃圾箱右側底部的踏板時，上箱體及頂蓋平動移出，可往下箱體投放垃圾，腳移開后機構自動復位。下箱體利用左右兩側對稱的連桿懸掛在機架上，其中一連桿通過鏈傳動與安裝在機架上的手輪相連，旋轉手輪可控制下箱體傾倒垃圾。初始時下箱體開口與上箱體底部緊貼以實現密閉，傾倒時其開口略向下。機架上有彈簧鎖，能使下箱體在初始時和傾倒時保持鎖定狀態。
該裝置有如下創新點：
1.集分類、非接觸(存放垃圾的箱體)、密封及傾倒等功能于一體，功能實用；
2.設計有傾倒垃圾功能，使清潔工人的操作方便而衛生；
3.通過連桿和滑塊機構實現了頂蓋和上箱體的順利運動；
4.通過四連桿機構解決了下箱體在有限空間內翻轉問題；
5.垃圾箱內可以不用預先放置垃圾袋，減少污染。
這種分類垃圾箱適用于醫院、化工廠、寫字樓、公園等易產生有毒廢物或?qū)πl(wèi)生要求較高的場所，以及其他需要對垃圾進行分類的場所，可以增強人們環保意識及分類效果。經過優化設計及生產批量化，可以控制垃圾箱成本接近同等材質普通產品。該作品已申請實用新型專利“密閉式分類垃圾箱”，申請?zhí)?00820122787.9。
