小型甘蔗削皮機
不詳 ?佚名 ? 2009年02月01日 ? ?奇思妙想
小型甘蔗削皮機
甘蔗是一種分布極為廣泛的經濟作物，味美、甘甜、汁多、營養豐富，深受人們的喜愛。然而吃甘蔗去皮卻是長期困擾人們的一大難題。一直以來，甘蔗去皮都是用削皮刀手工削皮，不僅削皮速度慢，更因削皮者的熟練程度，影響其削皮效果，故既費時費力，又不衛生，還可能會劃傷手。因此，杭州電子科技大學四名學生設計研制了一款輕便型甘蔗削皮機。

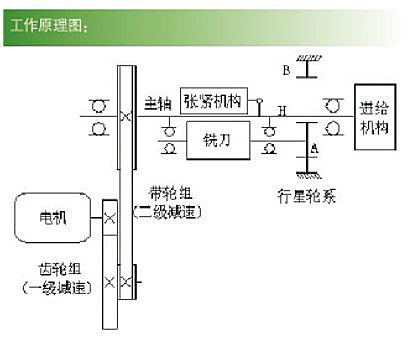

這款甘蔗削皮機主要包括動力切削系統、周向進給系統、甘蔗柔性壓緊系統、軸向進給系統和機架。其工作原理為：接通電源后，電機通過兩級減速帶動切削主軸旋轉，切削主軸帶動和其連接的軸套轉動，由于軸套與絲盤連接在一起，絲盤上的端面螺紋轉動，帶動與其嚙合的進給齒輪轉動，進給齒輪靠彈簧彈力壓在甘蔗上，帶動甘蔗進入切削系統。進給齒輪裝在滑塊上，滑塊可以根據甘蔗大小的不同自動調節位置。切削主軸上焊接的回轉行星刀架繞切削主軸轉動，通過行星輪系帶動圓柱銑刀轉動。張緊裝置壓在甘蔗上，可以通過改變彈簧壓緊力來自動適應大小不同的甘蔗。
削皮機作品的主要?jiǎng)?chuàng)新點：
1.采用行星輪系傳動，機構簡單可靠。單動力源、單刀具實現了主切削及周向進給運動；
2.采用浮動恒力張緊機構及緊湊機身，使刀架可根據甘蔗直徑變化自動調整，削皮厚度可調到最佳且保持均勻；
3.刀刃切削方向的優化，使切削出來的甘蔗更光滑，更美觀；
4.端面螺紋與齒輪相結合來實現動交錯軸傳動，使得甘蔗軸向自動進給結構緊湊，而且可適應不同甘蔗直徑的自動調整。
甘蔗削皮機替代人工進行甘蔗去皮，去皮效率高，適合賓館、飯店等甘蔗去皮量大的場所。由于它能沿纖維方向削皮，使得蔗肉表面質量更好，能提升食用者的食用口味；傳動與切削部分分離，蔗皮和蔗肉分離切實保證蔗肉的食用衛生。 設計者：林 回 趙未都 鄧文福 邱華峰
