一、初始問題描述
　　1.問題背景
　　特鋼事業部50噸電爐水冷件經常因水冷件質量、惡劣的使用條件、入爐廢鋼料質量等因素，造成電爐冶煉過程中水冷件漏水的情況和水冷件關水報廢的現象，不僅浪費生產成本，給正常的生產組織造成重大影響，產生長時間工藝熱停，同時，還會因處理不當，造成鋼水噴爆和鋼水穿爐的重大設備事故。
　　2.工藝流程簡介

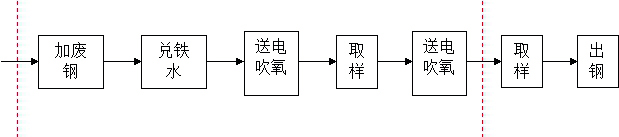

　　電爐冶煉過程與水冷件有關的主要操作環節如下圖所示：

　　在上述所顯示的操作工藝中，在虛線之間的部分是可能發生水冷件漏水的環節。
　　3.目前采用方法
　　目前解決此問題的方法是將損壞、漏水的水冷件關水。
　　優點：能迅速控制住漏水點，杜絕在爐內形成積水。
　　缺點：一是關水后的水冷件極易被高溫鋼渣所熔化，造成穿鋼、噴爆等惡性事故的發生；二是水冷件被熔化報廢，造成較大的成本浪費。
　　二、解題過程
　　1.問題分析
　　在電爐冶煉過程中，電極送電熔化爐料，升溫是保證電爐冶煉鋼水的生產條件。為了保證生產高效順行，一般要求送電熔化爐料要快；送電過程中，有時不可避免造成聯電打漏及爐料撞擊造成水冷塊漏水。水冷塊一旦漏水，進入爐內會引起事故，因此必須要確保水冷塊漏水后快速處理。
　　2.確定技術矛盾
　?。?）為快速熔化爐料，造成水冷塊損壞。
　?。?）為保證生產高效順行，使水冷塊容易損壞。
　　3.查2003版矛盾矩陣

　　其中有4個發明原理對解決問題有啟發：
　　03局部質量原理：將水冷塊最易損壞部位加強。
　　13反向作用原理：結合故障水冷件在高溫及受限狀態下需快速修補的特點，可采用在水冷件漏水點的相反部位的對應表面開孔，在漏水部位內側焊補，然后補焊外表面。
　　01分割原理：可采用將水冷件分成上下兩塊組裝完成，修補或更換方便快速。
　　24中介原理：在爐料和水冷塊之間加裝隔離裝置，防止?fàn)t料損壞水冷塊。
　　4.最終解決方案
　　將整體的水冷塊分割成上下兩部分，當水冷塊出現嚴重漏水時可以實現快速更換；水冷塊漏水較輕時，將該水冷塊的進回水閥門關閉，在漏水點的外表面對應位置開孔，對內側漏水處焊補，再將外表面孔洞焊接好。
　　三、實施效果
　　目前對50噸電爐3#、8#水冷塊進行改造。改造后水冷塊的修補時間由原來的2小時減少到現在的20分鐘，每年可少使用8塊水冷塊，預計改造后可獲得20余萬元的直接經濟效益。
同時新的修補方式還能起到減少工人勞動強度、改善作業環境、穩定生產節奏的效果。
