嵌套法在PE盤管運輸中的應用實例
在TRIZ中，把工程中所出現的種種矛盾歸結為三類：一類是管理矛盾，一類是物理矛盾，一類是技術矛盾。通俗來講，管理矛盾是指子系統之間產生的相互影響。物理矛盾就是指系統中的問題是由一個參數導致的，其中的矛盾是，系統一方面要求該參數正向發展，另一方面要求該參數負向發展。技術矛盾就是指系統中的問題是由兩個參數導致的，兩個參數相互促進、相互制約。
TRIZ理論認為，創造性問題是指包含至少一個矛盾的問題。當技術系統某個特性或參數得到改善時，常常會引起另外的特性或參數劣化，該矛盾稱為“技術矛盾”。解決技術矛盾問題的傳統方法是在多個要求間尋求“折中”，也就是“優化設計”，但每個參數都不能達到最佳值。而TRIZ則是努力尋求突破性方法消除沖突，即“無折中設計”。
系統的管理矛盾出現后，要進一步分析子系統的物理矛盾或技術矛盾，最終依靠解決物理矛盾或技術矛盾來消除沖突，化解矛盾，實現變革。
應用實例背景概況
2008年5月初，老客戶綏化市噴灌機械廠與我公司續訂5850米dn50 PE盤管供貨合同，原有（2007年合同）技術要求及包裝要求不變，即每盤卷130延長米（必須130米單獨盤卷包裝，不允許連續盤卷），共45盤卷，運費含在管材總價格之中。
在2007年第18屆“哈洽會”上，該廠和我公司簽訂了一單dn50 PE管供貨合同，在簽訂合同時，張廠長說，你們的產品質量堪比省外同類廠家，兩公司距離較近，不但可以節省運費支出，也會給售后服務帶來方便，而且還可以做到分批次訂貨，有利于雙方資金運用。
等待裝車運輸?shù)腜E盤管
按PE管執行標準，盤管架內徑應不小于管材外徑的18倍，dn50管材盤架直徑應不小于900mm，第一批次定貨2600m（130m×20盤），該廠來車自提時，車裝18盤（車廂底面積2×5m），運費1600元，余下2盤配貨發出每盤150元運費，20盤運費總額為1900元。第二批次定貨2600m（130m×20盤），采用配貨站發運，每盤150元，運輸20盤總費用為3000元。
進入2008年以來，由于油料持續上漲，運費上調，經實際調查測算，如采用配貨方式發運，每盤管材運價將超過150元，45盤管材總運費將在6750元以上；如采用整車發運要兩車次，每車次運費2700元，總運費5400元。這高昂的運費，成為制約雙方簽定合同的焦點，也成為履行合同的難點，運輸與運輸費用之間，形成管理矛盾。
“TRIZ之父”——前蘇聯發明家根里奇•阿奇舒勒指出：“普通的問題只需解決物理矛盾，例如，分離時間或空間矛盾特性。解決復雜的問題通常關系到改變問題思路—放棄最初的心理慣性約束，直至得到顯著的解決方法。為了正確理解問題，需要解決發明問題不能立即準確提出的問題。解決過程實質上是問題校正過程?！?/FONT>
問題的提出——管理矛盾
所謂管理矛盾是指，在一個系統中，各個子系統已經處于良好的運行狀態，但是子系統之間產生不利的相互作用、相互影響，使整個系統產生問題。比如：一個部門與另一個部門的矛盾，一個工藝與另一個工藝的矛盾，一個機器與另一個機器的矛盾，雖然各個部門、各個工藝、各個機器等都達到了自身系統的良好狀態，但對其他系統產生副作用。
我們將供需合同看成一個系統，運輸與費用是其子系統，兩者之間存在管理矛盾。
本實例中歸納的管理矛盾是：運輸與高昂的運輸費用。
問題的深入——物理矛盾
TRIZ理論中，當系統要求一個參數向相反方向變化時，就構成了物理矛盾，例如，系統要求溫度既要升高，也要降低；質量既要增大，也要減小；縫隙既要窄，也要寬等。這種矛盾的說法看起來也許會覺得荒唐，但事實上在多數工作中都存在這樣的矛盾。
本實例中歸納的物理矛盾是：系統要求既要增加裝運盤數，還要減小體積。換句話來說就是，在既定的體積內，要做到增加裝運盤數。
問題的解決——技術矛盾
所謂的技術矛盾就是由系統中兩個因素導致的，這兩個參數相互促進、相互制約。TRIZ將導致技術矛盾的因素總結成通用性參數。TRIZ的發明者阿奇舒勒通過對大量發明專利的研究，總結出工程領域內常用的表述系統性能的39個通用參數，通用參數一般是物理、幾何和技術性能的參數。
分析其技術矛盾為：物質或事物的數量與運動物體的體積兩個參數。
我們談妥使用帶有高護欄的小解放汽車運輸，該車廂底面積6.2m×2.1m，護欄有效高度1.8m。在這有限的容積內，怎樣才能多裝運，也就是說，在運輸時希望所裝管材越多越好，因為這樣會使運輸費用降低，但若要多裝管材，勢必要增加車廂體積，運輸費用將會提高。這樣在運輸費用控制上，數量和體積之間就產生了矛盾，PE盤卷管材的數量和體積分別對應在矛盾矩陣中“物質或事物的數量”（要改善的）和“運動物體的體積”（惡化的）兩個技術參數。方法矩陣在上述兩參數的交叉處向我們提供了三個創新原理供參考，分別為29號、30號、7號創新原理。
29號氣壓或液壓原則（壓力法）：用氣體結構和液體結構代替物體的固體部分。
30號利用軟殼或薄膜原則（柔化法）：利用軟殼和薄膜代替一般的結構；用軟殼和薄膜使物體同外部介質隔離。
分析后，顯然29號和30號創新原理對本方案的改進意義不大，因此單獨采用7號嵌套原則（套疊法）。
7號嵌套原則（套疊法）：一個物體位于另一物體之內，而后者又位于第三個物體之內等；一個物體通過另一個物體的空腔。

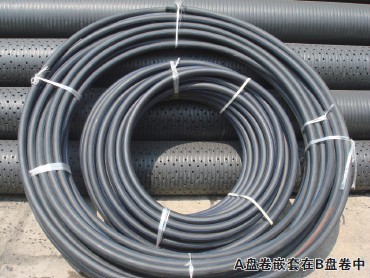

解決方案為：將PE盤管盤架改為兩個不等直徑的，A盤架直徑900mm，B盤架直徑1600mm，這樣，A盤架盤卷130m管材后，盤卷外徑最大為1500mm，B盤架盤卷130m管材后，盤卷外徑最大為2200mm，將A盤卷嵌套在B盤卷之中，充分利用了空間，使增加裝運盤數成為可能，從而消除了矛盾。
盤管盤架修改前后對比
按公路運輸相關規定，小解放汽車允許裝載高度最高為3.3m，車廂底部距地面1.05m，車廂裝貨物高度上限為2.25m。改進后實際車廂裝管材高度2.2m，整車高度3.25m，裝入45盤卷，滿足設計要求，并符合運輸規定，節省一車次運費，達到了修改目的。如果不進行改進，則需要兩車次運輸，運費5400元；改進后，運費對比節省2700元，消除管理矛盾，順利履行合同。
