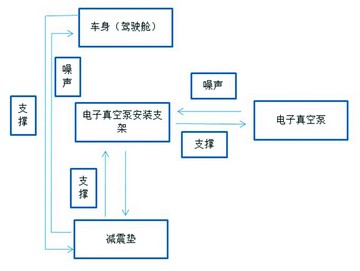

2.技術問題模型圖
　　3. 導出的技術矛盾
　　(1)支架的剛度既強又要弱；
　　(2)減震墊硬度既硬又要軟。
　　4. 分析技術矛盾
　　(1)支架的剛度既強又要弱，支架剛度要強才能支撐得住電子真空泵的重量，但是剛性越強傳導噪聲就越大，剛性弱能消除聲音及振動；
　　(2)減震墊硬度既硬又要軟，硬才能支撐住支架及電子真空泵，避免晃動過大，但硬度越高減震效果就越差。

　　5. 可能的解決方案
　　(1)在原支架下部增加一個倒三角形的支架，支撐著原來的支架，這樣增強原來的支架強度，避免其上下晃動，再選擇邵氏硬度為35度的減震墊加以消除振動。達到目標要求。
　　(2)采用新的結構方式：懸掛式。
　　該方案的電子真空泵支架的振動方向為上下方向，和車身板的板長方向一致，這樣減少了振動，再選擇邵氏硬度為35度的減震墊加以消除振動。達到目標要求。
　　(3)去掉電子真空泵及支架,用ESP附加的制動加壓功能代替。
　　6.問題的解決可能帶來的經濟效益（時間、材料、維修、成本）
　　(1)該方案實施時間短，只需要增加新支架的成本即可。
　　(2)該方案廢除原來的支架，造成原模具的浪費，同時增加新支架的成本；由于結構的復雜性，開模時間也較長。
　　(3)該方案由于涉及其它的系統，只能在車輛新開發階段就對ESP的附加功能進行開發，可減少成本。如ESP后期再增加該功能，費用之高得不償失。
