客運專線鐵路“整孔箱梁快速預制技術”在中鐵四局長沙梁場試驗成功
不詳 ?文中鐵四局第二項目經理部主任 楊繼剛 責編張志軍 ? 2008年09月01日 ? ?創新成果

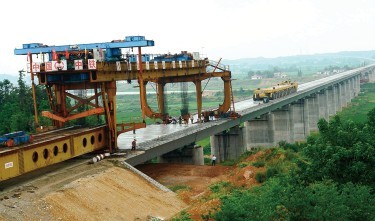

全長4320.7米的撈刀河特大橋末孔梁架設中
近日，由中鐵四局在長沙梁廠研制的“整孔箱梁快速預制技術”取得突破，整孔箱梁通過臺座底模、側模固定，鋼筋骨架整體綁扎、整體吊裝，全液壓內模整體拖進脫出、全自動溫控蒸汽養護等工序，采取大型設備將部分工序整合等技術措施，明顯減少了工序作業時間和工序銜接時間，使箱梁預制循環周期目標（單個制梁臺座使用周期）由原來的6天/孔縮短為2.5天/孔，最終將達到2.0天/孔，實現了快速制梁。據悉，目前這一技術填補了國內空白，在國際上也處于領先地位。
武廣客運專線是國內第一條設計時速350公里的高速鐵路，因線路結構要求結構物工后沉降很小，整體穩定性高，施工中大量使用了國內先進的施工技術工藝。32米雙線整孔式箱梁自重900噸，為國內目前噸位最大的鐵路箱梁之一。目前，國內鐵路客運專線、城際軌道交通工程所用箱梁均以32米、24米雙線整孔式箱梁為主。由于橋梁結構在武廣客專線建設中所占比例高達70％以上，決定著建設總工期，直接影響鐵路建設的社會效益及經濟效益。特別是整孔簡支箱梁在橋梁建設中比例高，制作量大，已為施工的控制關鍵?？s短預制周期，快速制梁，受到世界同行的廣泛關注。國內外橋梁界人士都在積極探索箱梁預制工藝，力求改進生產流程，加快建設速度，特別是縮短制梁臺座的使用循環周期。為縮短箱梁的預制周期，加快客運專線的建設速度，“整孔箱梁快速預制技術”的研究顯得更具現實意義，也更為迫切。
中鐵四局長沙梁場承擔了武廣客運專線XXTJⅡ標段內13座大橋、特大橋356孔箱梁的施工任務。梁場制梁區現有布置形式為東西兩側對稱布置的兩條縱列式生產線。其中東側設置4個32米梁制梁臺座；西側設置2個32米梁制梁臺座1個24米梁制梁臺座，32米梁制梁臺座與24米梁制梁臺座間預留一個擴能臺位?？v向每兩個臺座共用1套內外模，同時配置內模拼裝臺座1個，整體鋼筋綁扎胎具1個；每條生產線共用2臺38米跨75噸起重門吊，2臺17米布料機，生產線一端對應設鋼筋、鋼絞線、波紋管存放及加工區一處。主要生產工藝為：外模在兩個臺座循環周轉，整體拖拉就位；全液壓內模，分段組裝、脫模；鋼筋骨架在胎具上綁扎，與內模一起整體吊裝入模；箱梁初張完成后，每孔箱梁長32.6米，寬13.4米，重達900噸。箱梁的移動和搬運所采用的輪胎式搬運機，能旋轉90度移位。存梁區共設存梁臺座54個。該梁場主要技術特點為：梁場分區明確、布置緊奏，各工序互不干擾，便于組織平行流水作業；兩條縱列式生產線并列設置，有利于提高輪胎式搬運機和移梁通道利用率；采用輪胎式搬運機移梁，大大降低橫列式梁場在橫移滑道上的一次性土建投入，移梁通道地基處理簡單，可以加快建場進度，土地復墾相對容易；通過對輪胎式搬運機的技術改進，實現了搬運機移梁、裝車的一體化設計，節省了專用提梁裝梁設備的投入。輪胎式搬運機機動靈活，制梁、存梁與橫列式梁場相比較受架橋順序影響小。
長沙梁場一改過去一成不變的橫向布局為縱列式布局，在國內是少見的。統計資料表明，制梁生產效率與梁廠布置及生產工藝有直接關系。梁廠生產線布置形式除了受場地條件限制外，還主要取決于梁體移運方式。根據對目前開建的京津、武廣、合武、合寧等鐵路客運專線箱梁預制場的調研，采用的箱梁預制工藝按照移梁方式總體可以分為箱梁馱運形式及箱梁吊運形式2種，對于側模活動式布置的臺座平均制梁周期為5～7天/孔，對于側模固定布置的臺座平均制梁周期為3.5～5天/孔。
大體積混凝土的溫度養護測量控制系統是此項技術成功的關鍵。傳統的砼蒸汽養護技術，溫度測控基本依靠人工完成，測溫時間間隔長，精度低，不能實時、準確、全面地量測梁體各個部位的溫度情況，包括混凝土內部水化熱的規律，因此不能從根本上解決橋梁蒸養時混凝土內外溫差控制及各個部位溫度基本均衡一致等問題，難以保證砼箱梁的高質量要求和實現快速制梁的目的。利用數字溫度傳感器、溫度自動監控儀、計算機等設備，通過自動化蒸汽養護溫度控制系統，采用大范圍多點測量、分段分區控制蒸汽供汽量的方法，完全可以有效地實現對混凝土箱梁內部溫度、表面溫度及環境溫度進行全過程自動報警監控。該傳感器有測量溫度準確、接線簡單、聯網方便、安裝要求不高、單支成本較低的特點，經過封裝以后，使用高溫電纜，深入到全梁內外的各個部位，進行溫度測量，真實、準確、全面的反映出梁體內外溫度，確?？焖兕A(yù)制箱梁的質量。
經過連續三孔試驗梁的預制，“整孔箱梁快速預制技術”取得圓滿成功，并取得了寶貴的技術參數和經驗。中鐵四局長沙梁場于2008年7月14日晚將最后一片雙線整孔32m箱梁灌注完畢，圓滿完成356孔箱梁預制施工任務。
