無盡創意在大學
開幕式剪彩
評委點評參賽作品“蜘蛛匣”
10月19日，第三屆全國大學生機械創新設計大賽總決賽在海軍工程大學落下帷幕。經過初賽和決賽兩個階段的激烈角逐，從全國27個賽區2200項作品中選拔131項入圍作品參加決賽，其中57件作品獲得一等獎。同時，作為比賽獎勵之一，來自上海交通大學和武漢理工大學的兩名優秀學生將獲得本次大賽贊助方泰科電子提供的海外實習機會。
據悉，全國大學生機械創新設計大賽是教育部資助的全國大學生九大賽事之一，每?jī)赡昱e辦一次，旨在引導高等學校在教學中注重培養大學生的創新設計能力、綜合設計能力與團隊協作精神，鼓勵學生踴躍參加課外科技活動。本次大賽圍繞“綠色與環?！钡闹黝}，分為“環保機械、環衛機械、廚衛機械”三個類別，此外，鑒于德國慧魚創意組合模型獨特的創新教育理念幾十年來在全國各高等院校廣泛的應用基礎，大賽組委會還特別創立了“慧魚組”比賽。比賽現場，“海量大肚”生活垃圾循環處理機、每小時能種40棵樹的全自動植樹機、全自動電線除冰器等實物樣機或?qū)嵨锬Ｐ驮趨⒄古c演示，以他們各自的特色和創新點吸引著記者和參觀者的眼球。大賽組委會秘書長、西安交大教授王晶說：“參加決賽的作品已達到了很高的水準，有些作品在設計中已經申請了專利，一部分作品達到了準產品的水平，代表了目前中國大學生機械創新能力的最高水平?！?BR> 本次大賽既展示了大學生的創新思維和創新能力，也凸顯了他們關愛生命、關愛環境、促進和諧的社會責任感。大賽評委會主任、中國科學院楊叔子院士評價說：“本屆大賽表現出兩大特點，更具有國際視野，更富有人文關懷。”

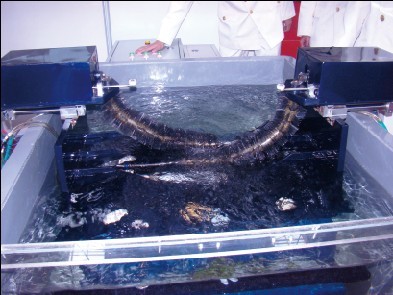

自適應艦船清洗器
節能環保出“魔棒”——自適應艦船外殼清理器
人身上臟了要泡到水里洗一洗，而戰艦“洗澡”卻必須出水進行。大量海洋生物附著在艦船表面，嚴重影響了艦艇的航速和戰斗力，更腐蝕著我們“漂動的國土”。而艦船出水清理操作復雜，時間長達數周，還要花費幾百萬，效率十分低下，嚴重影響了戰艦的戰備工作。怎樣實現海洋附生物的水下快速清理是世界海軍的一塊“心病”。
海軍工程大學展示的自適應艦船清潔裝置就是針對這一問題設計的。設備的核心就是首創的“魔棒”—高彈軟軸。它采用分層結構，同時保證了拉伸、彎曲和扭轉三項指標，保證了裝置的有效性。將整個裝置安裝在船塢入口處，兩側的電機帶動彈性軟軸轉動，使安裝在軟軸上的尼龍毛刷高速旋轉。當戰艦經過本裝置時，通過控制系統調整軟軸的位置和形狀，巧妙利用彈性軟軸優越的拉伸、彎曲和扭轉性能，自動適應船體形線的變化，完成對船體的自適應包裹與同步清潔，解決了艦船清洗必須出水的弊端。整個過程操作簡單方便，工作安全可靠，使用經濟高效，過程環保。這樣，只要把戰艦開進船塢，就可以實現對艦船外殼海洋附生物的一次性直接清潔操作，將工作時間從數周減少到數小時，極大地提高了戰備能力，為戰艦的遠航提供有力的支持。
參觀完展品后，曾在海軍一線部隊工作過的學員深有感觸地說：“希望你們的作品能早日投入使用，更好地保障我們的戰艦?！?/FONT>
關注焦點找創意——電線除冰器
今年年初的南方雪災讓人們還記憶猶新，一場突如其來的自然災害使得毫無防備的人們面對積雪與堅冰束手無策。學生們將創新目光投向這個難題，他們依據對2008年春季雪災的各項電力損壞統計，以及電力設施的標準要求，設計出了電線除冰器。
據介紹，傳統的電線除冰方法主要是靠人工敲打冰體除掉冰層。這種方法需要消耗大量的人力資源，最嚴重的問題是除冰工人要承擔巨大的生命危險進行作業。而另一種較為先進的“帶負荷融化線路履冰技術”前期需要建設龐大而又昂貴的降壓變壓器。
由北京印刷學院學生設計的電線除冰器從外部看結構非常簡單，事實上內部結構緊湊精巧，從而使得體積較??；因?yàn)楦呖兆鳂I(yè)，還嚴格控制了機器的整體重量（約6千克）。它具有一定的運動及使用強度，碎冰過程中不影響機器的正常行走。在現場，我們看到了小小的除冰器在結冰的電線和不結冰的電線上正常行走，當除冰器從電纜的一端走到另一端時還能夠自行倒退返回。這些只需要操作者在地面上的控制臺獨立控制，而不需要工作人員爬到高壓電纜上作業。

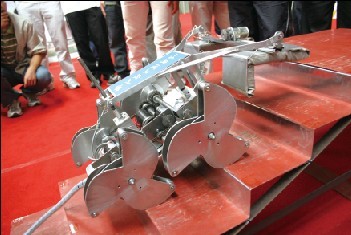

樓梯清掃機器人

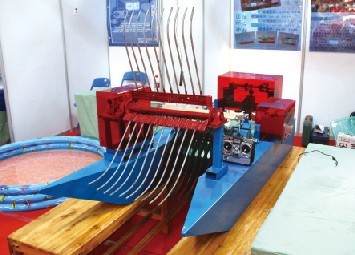

湖面清潔衛士

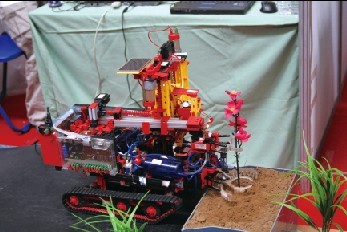

全自動植樹機
變廢為寶有新招——廢舊電池處理機
操作者按下單片機上的紅色按鈕，伴隨著嗤嗤的排氣聲，電池開始被分解……這是華南農業大學的參賽選手演示的他們?cè)O(shè)計制作的廢舊電池處理機。
電池在方便人們生活的同時，卻也在污染著環境?，F(xiàn)有的廢舊電池處理設備一般只對電池進行粗分解，單純的把鋅皮分離出來，剩余部分混合在一起，增加了對有用物質提取的難度。而廢舊電池處理機可以實現對廢舊電池的細分解。
整個機構分為三個部分：電池收集切割機構、鋅皮分離器和銅帽脫離機構。它的“大腦”是單片機。操作者把廢舊電池放在機器中部的“嘴”里，里面的彈夾式電池收集器和自動退刀切割機構可把電池外皮切開。電池被“剖腹”后被推到分離器的管體內，鋅皮又被管口的尖塊剝離。此時，氣缸開始推動兩個帶有彈簧機構的活動夾手運動。在氣缸強有力的作用下，兩只夾手分別夾住碳棒和銅帽。而位于通氣管上的閥門在“大腦”控制下讓兩只夾手分離。分離后，夾手所在平臺瞬間迅速?zèng)_擊擋塊，產生的沖擊力使銅帽與碳棒脫離。逐步分離出的鋅皮、銅帽、碳棒和“黑色混合物”分別進入各自“新家”，廢舊電池從而實現了細分離。
“速度太快了，幾秒鐘就把電池分離得這么徹底……”一位參觀者發出贊嘆。該機器分選出的鋅皮、銅帽、碳棒和“黑色混合物”可被直接送至不同生產部門，對其合理回收。同時有針對性的分選可以簡化廢舊電池后續處理工序，降低回收成本。
