新型向日葵脫粒機
不詳 ?佚名 ? 2009年12月01日 ? ?奇思妙想
新型向日葵脫粒機
設計者/中南民族大學自動化專業 王曉濤、王世偉、張偉
目前，在國內生產相對落后的地區，人們還是沿用手撥、木棍擊打的傳統方式進行向日葵脫粒，生產效率低；而在一些相對較發達的地區所使用的向日葵脫粒裝置，一般采用單一面脫粒的模式，更是因?yàn)槎鄶?shù)設備操作復雜、價格昂貴而得不到推廣。
設計者在陜西省榆林市周圍農村做了實地考察。農民朋友都反映現有的傳統手工操作費時費力，把一個向日葵籽盤上的籽粒全部脫下來大約需要3~4分鐘，每天大約只能剝200個左右籽盤，工作效率很低。為了獲取更大的生產效益，設計者設計制作了一種簡易、經濟、方便且高效的生產機械，即簡易葵花籽脫粒機。
設計者利用農村生產生活的廢舊物，如廢車輪中的輻條、車胎以及廢棄軸承，參考滾筒式攪面機的工作原理，添加了彈簧，改進了篩盤，一個簡易葵花子脫粒機就基本成型了。在投入生產時，考慮到實際需要，可以把底座焊高，在下面掛一個大口袋，把打下來的籽粒裝進去。對于動力裝置，考慮到使用者的經濟條件，可以焊接一個手搖的形如自行車前腳踏的轉動裝置，或直接把自行車前腳踏轉動裝置安裝上去。

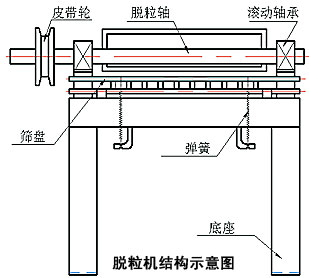

一、脫粒機各部件工作原理如下：
1.脫粒軸工作原理：
通過轉動裝置的帶動，給葵花籽盤一個摩擦力將其擠入脫粒機進行脫粒，同時給剝離葵花籽后的籽盤一個初速度，使其做平拋運動，從出口甩出來。
2.篩盤工作原理：
當脫粒軸轉動時，篩盤給葵花籽盤一個支持力，使得脫粒軸上的撥齒與葵花籽盤充分接觸從而剝離葵花籽，同時把葵花籽漏下到口袋里。
3.彈簧工作原理：
調節不同厚度的葵花籽盤，使脫粒軸和篩盤能夠很好地發揮作用。
二、完整的脫粒過程：
簡易葵花籽脫粒機由電機或簡易傳動裝置（例如自行車前腳踏轉動裝置）提供動力輸入，通過變速裝置帶動皮帶輪轉動，轉動速度可根據實際需要調節。把向日葵籽盤，塞入脫粒機物料進口處，通過脫粒軸和向日葵籽盤之間的摩擦力，使其不斷向脫粒機內部轉動；在轉動的過程中由于摩擦，向日葵粒就脫落下來；隨后向日葵籽盤在一定的初速度下從出口拋出。當將多個葵花籽盤通過進料口送入脫粒機中，面向上的葵花籽盤通過一級裝置完成脫粒，面向下的葵花籽盤在進入二級裝置后完成脫粒，打破了傳統脫粒機只能單一面脫粒的模式，達到提高生產效率的目的。
三、顯著優勢：
脫粒機所用材料均采用廢舊物，成本低廉，便于推廣；操作上不需要很高的技術要求和專業知識；大大提高了生產效率，質量可控制在一定的范圍內；體積小，便于搬運、攜帶，不存在安全隱患。
參數對比：據實際經驗，用傳統生產方式對一個面積約為30平方厘米的向日葵籽盤進行脫粒，其盤上大約有400多粒籽，正常速度1秒可脫粒2粒，這樣大概需要t1=400/2=200(s)，即差不多3分鐘半的時間。這期間，還沒有考慮操作者的身體狀況和外界干擾等因素。在相同的操作條件下，同一操作者用這種小型生產機械，正常速度1秒可以脫粒20~30粒，所用的時間t2=400/20=20(s)，在不到20秒的時間里就可完成生產任務。
此發明已申請國家專利，并被國家知識產權局予以受理。
顯而易見，簡易葵花籽脫粒機具有一定的實用意義和創新意義。 責編/李玉戌
