左側：2項斷路器；右側：保護器
保護器作為右側附件，可以觸發斷路器切斷電路

        設計初衷

        我國高校在秋冬季學期普遍實行夜間熄燈斷電制度，以避免學生由于過晚休息而影響第二天學習生活。這本是個非常有益的制度，卻因?yàn)橐恍W(xué)生在寢室使用違章電器而造成巨大的安全隱患。
        2006年11月29日早6時左右，武漢市武昌區某高校學生寢室發生火災。2008年11月1日清晨6時，同在武昌，一棟女生宿舍的5樓發生火災。幾天后的14日清晨6:10，上海商學院女生宿舍發生火災，4名女生慌亂中跳樓身亡。幾次悲劇的起因非常相似：學生前一天晚上在宿舍使用違章電器，熄燈后忘記關閉這些大功率用電器的電源，第二天清晨恢復供電時，這些用電器造成火災。
        事實上，每夜的拉閘限電經常使得同學忘記關閉自己的用電器，這也包括有些同學因貪圖方便使用的大功率用電器，諸如熱得快、電爐等。忘記關閉的大功率用電器會在清晨恢復供電時重新開始運轉，而此時同學們通常還在熟睡中，從而造成極其危險的火災隱患。這樣的問題不僅僅出現在大學寢室中，在居民家中也同樣存在。家中停電比較罕見，并且沒有規律，因此忘記關閉用電器的危險可能更大。
        傳統的斷路器在大功率用電器正常工作的情況下并不能動作，也無法在不同時刻對電路的狀態進行不同的響應。因此，我們針對以上所述的安全隱患設計了本保護裝置。

        保護器工作原理

        和通常針對大學寢室的限電器不同，我們沒有把思路集中在違章電器的檢測。分析一下我們面對的危險用電器，不難發現它們的一些共同點：功率大，缺乏自我保護的功能，甚至沒有開關。它們通常在電路供電恢復時立即開始工作。而正常使用家用電器時，一般是在電路供電正常期間陸續開機上線，而不會在電路剛剛恢復供電時立即上線。

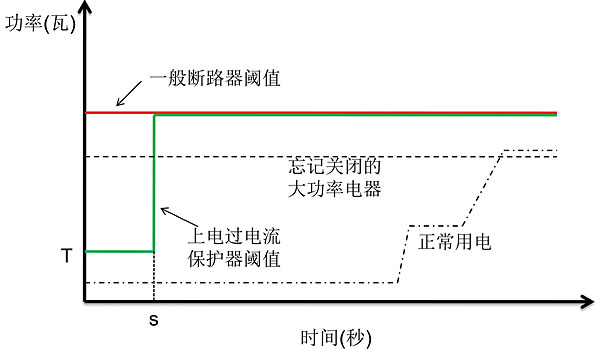

        我們的設計思路就是利用這個“時間差”。上電過電流保護器僅在電路恢復供電的前s秒內工作，并在這段時間內檢測電路的負載功率。如果負載功率穩定地超過閾值T，則保護器觸發斷路器切斷電源。s秒后，保護器休眠，此后不再影響供電。這里，T表示允許的安全上電功率，例如忘記關的燈等。T一定小于電路原本的額定功率。s和T兩個參數可以根據應用場合合理選取。例如，在學生寢室，s取2秒，T取300W是比較合理的。

        保護器的設計

        考慮到盡量降低成本，減小電路改裝的工作量以盡量減少安裝難度，我們將上電過電流保護器設計為常用的斷路器（空氣開關）的右側附件。它固定在斷路器的右側，僅僅起檢測作用，需要?jiǎng)幼鲿r(shí)，觸發斷路器關斷。常見的右側附件還有漏電保護器。
        保護器內，我們選用電容降壓穩壓電路供給直流電源，選用電流互感器檢測火線的電流，選用帶有ADC的單片機采樣和處理數據，并觸發斷路器線圈。

        結語

        經過模擬真實環境的實驗，本上電過電流保護器確實能夠準確地在恢復供電時避免危險用電器運轉，同時不會在正常供電時對電路造成任何影響。和其他一些限電器相比，我們重在保護，而非限制，因此不會出現被“破解”的問題，其應用范圍也不局限于大學寢室。當然，解決大學生宿舍用電安全隱患的根本還在于加強同學們的安全意識，讓同學們自覺杜絕使用違章電器。
