360°懸浮式準三維顯示裝置
不詳 ?佚名 ? 2010年06月01日 ? ?奇思妙想
人們對于視覺效果的追求從未止步。從黑白平面到彩色立體，人們對于更逼真的視覺效果的追求是推動顯示技術進步的原動力。《阿凡達》等3D電影的火爆票房充分反映了人們對于立體視覺的追捧，于是，我們希望能將3D技術應用于廣告行業，以達到用最炫酷的視覺效果為商家吸引更多顧客目光的目的。
三維顯示區別于二維顯示，它通過各種方法給觀看者帶來視覺上的深度感知，使其自然或不自然地獲得畫面中第三維度的信息。三維顯示技術發展到今天已經產生大量的成果，這些成果大致分為全息三維顯示、體三維顯示、體視三維顯示等。全息術能產生非常逼真的空間效果，但在動態顯示方面需要高分辨率的空間光調制器以及高速的數據處理系統，這兩個因素極大地限制了這種技術的進步，使之目前還無法進入實際應用階段。體三維顯示和體視三維顯示目前都已經有比較好的顯示設備出現，其中也有部分設備可以滿足全視角觀看的需求，但顯示裝置相對復雜造價也比較昂貴，并且現有的三維顯示器顯示面積都很小，要想實現數十平米的大面積準三維顯示，只有另辟蹊徑。
于是，我們回歸成像理論，基于反射成像原理和多視點拼接構建了實用的360°懸浮式準三維顯示裝置。
如示意圖1所示，“360°懸浮式準三維顯示裝置”包括兩套投影方向相同的投影顯示系統，第一投影顯示系統包括從上到下依次放置的第一投影機1、第一金字塔形反射鏡8；第二投影顯示系統包括第二投影機2、第三投影機3、第四投影機4、第五投影機5。第二屏幕7和第二金字塔形反射鏡9。第二屏幕7為“回”字形屏幕，第二屏幕下方設有第二金字塔形反射鏡9，第二屏幕7上方設有處于同一平面上的第二投影機2、第三投影機3、第四投影機4、第五投影機5，第一金字塔形反射鏡8置于第二金字塔形反射鏡9內，按照軸線相互平行且底邊相互平行的方式排列，且朝向相同。第一屏幕6和第二屏幕7分別與第一金字塔形反射鏡8和第二金字塔形反射鏡9的地面平行且中心點分別在第一金字塔形反射鏡8和第二金字塔形反射鏡9軸線上。
所述的第一屏幕6和第二屏幕7為背投屏幕，其中第一屏幕6為正方形。第一金字塔形反射鏡8是一個空心正四棱錐，第二金字塔形反射鏡9是一個空心正四棱錐臺形，第一金字塔形反射鏡8、第二金字塔形反射鏡9的側面與底面的夾角都是45°角，所有側面都用部分反射部分透射型材料制成，反射率約在10%~20%。

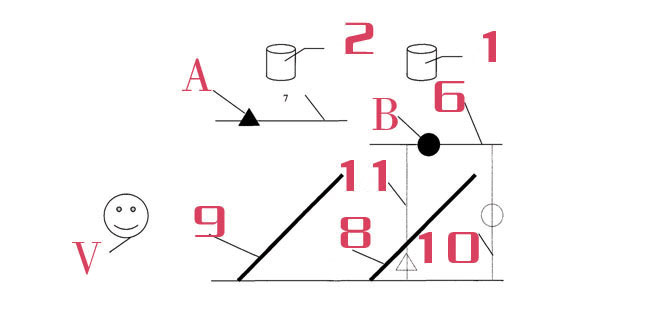

如示意圖2所示，第一投影機1投影于第一屏幕6上的圖像經第一金字塔形反射鏡8反射后鏡像于第一平面10上，第二投影機2投影于第二屏幕7上的圖像經第二金字塔反射鏡9反射后鏡像于第二平面11上，而第一像平面10和第二像平面11互相平行且不重合，從而在V處觀看時會看到三角形A和圓形B處在不同深度的平面上，給觀看者帶來良好的立體感。
該設備核心顯示部件為三角錐體，可以任意定制展臺尺寸，配以不同樣式的固定裝置，以適用于不同場合。本裝置可以是展柜形式，也可以懸吊在天花板上，可以滿足不同角度的觀看需求。配合以人機互動操控屏，更是可以達到變換展示內容、展品視角，放大縮小，空間變換等效果，便于觀察內部、細微等不易觀察的結構，有相當?shù)奈εc視覺震撼力。此外，由于我們選用了具有半反射半透射特性反射材料，所以立體圖像可以和周圍環境交融，形成很好的懸浮效果，達到相當?shù)那逦扰c細節表現力。
