全自動智能化樹干涂白機
隨著綠化覆蓋面積越來越大，每逢秋末冬初，我們隨處可以看到，為了讓樹木安全過冬和防治病蟲害，園林部門工作人員開始忙碌地給樹木涂白。我們考慮是否可以用機器來代替人工完成這項工作，從而節省勞動力，提高生活質量，于是便申報了該項目并獲得國家大學生創新性實驗計劃支持。
此項目志在研制出一臺全自動智能化的樹干涂白機，該機器可以對人行道旁的樹木快速、高效地噴涂石灰溶液；在提高工作效率的同時，節省勞動力，實現綠色環衛的目的。由機器人來代替人工進行工作是這個時代的趨勢，該項目也可以說是彌補了機器人在這一領域上的空白。項目所設計的噴涂方式節省涂料、更加優化涂刷效果。經過最終測試，所研制的涂白機從尋找樹木到完成對一棵樹木進行全方位噴涂的工作不到30秒鐘的時間，而人工涂刷則至少需要3分鐘，達到了設計的目的。
圖1 涂白機機構

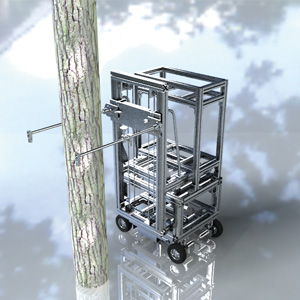

在機械設計上，涂白機結合機電一體化技術，主體噴涂機構由噴涂機械手臂、龍門架及對應的支撐運動等部分組成（見圖1）。其中噴涂機械手臂是噴涂部分的主要結構，其上裝有激光傳感器和噴頭，在俯仰關節的帶動下，噴涂機械手臂可以進行俯仰運動從而實現噴涂機械手臂的收放，以便在行走過程中放下手臂，減少機構的空間占用。激光傳感器的作用至關重要，其中一對用于檢測樹與涂白機間的距離。噴涂機械手臂可以在縱向運動機構帶動下與龍門架一起，實現噴涂機械手臂伸縮運動以調整機器人與樹木之間的距離；另一對激光傳感器安裝在龍門架上用來檢測人行道上的樹木及樹木的粗細，同時給出圖像處理的信號；而噴涂手臂可根據檢測到的信息進行張開閉合運動，來適應樹木的粗細。噴涂機械手臂也可以在鏈條的帶動下沿龍門架上的導軌上下運動，在上下運動過程中對樹進行噴涂。主體噴涂機構安裝在帶有四輪的移動小車上，小車具有避震機構，其轉向利用左右輪速差實現。在小車的兩側及前方裝有超聲波傳感器和攝像頭用以檢測障礙物、路沿及樹木。整體模型如圖2所示。
圖2 整體模型
在控制方面，涂白機以plc（可編程控制器）作為下位機的核心控制系統對機器人進行實時控制，同時，在下位機也采用了觸摸屏，提供手動控制。上位機則使用PC機通過無線RS232串口與下位機相連，實現對機器人的遠程監控。在控制中還建立了視覺處理系統，利用機器視覺判別樹木和輪廓提取，攻克了智能識別樹木以及自動避障等技術?？刂葡到y(tǒng)結合激光傳感器、超聲波傳感器以及視覺處理等功能，使得機器人具有自動行走、定位、檢測并識別樹木以及避障等人工智能，實現涂白機工作全過程的智能化。

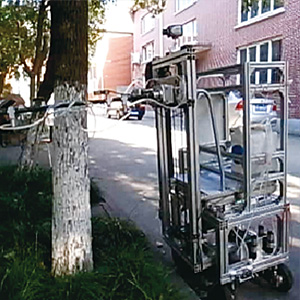

目前，該機器人已基本實現預期目標，可沿著人行道進行自動行走，尋找并識別樹木，當檢測到樹木時則進行全方位的噴涂工作（如圖3）。
圖3 實際噴涂過程
本項目于2008年11月成功申報為國家級大學生創新實驗項目，項目在2009年參加上海市首屆大學生創新論壇與第二屆全國大學生創新論壇，均被評為十佳項目。項目成功入選2010年全國教育成果展與第十屆科技活動周開幕式展出。
