輪椅已經逐漸成為了老年人的代步工具，正朝著人性化、智能化、多功能化的方向發展。本文中設計的輪椅沿著上述思路，從輪椅使用者的實際需求出發，創新地設計了一系列的實用功能，具備直立健身、坐臥健身、腳踏健身、振動按摩、搖椅、電動行走、靠背角度調節、平移側翻移位、“一鍵通”語音通信、GPS定位導航系統等多項功能。在整體優化設計方面，實現了“一源（動力源，即電機）多用”、“一構（機構）多用”和各機構之間的合理融合。在設計方法上，應用功能強大的PROE、CAD等計算機輔助設計與仿真軟件進行設計。輪椅的基本構架使用圓鋼管焊接而成，其他零部件使用標準件。

        本文所述輪椅的三維效果圖如圖1所示。該系統由于椅座下面空間有限，采用了“一源多用”結構。即一個動力源（電機）實現多種用途，也就是既能為直立健身提供動力，又能為平移側翻提供動力。動力轉換依靠電磁離合器來傳遞和實現。當直立電磁離合器起作用時，平移側翻的電磁離合器便失效，電機轉矩被傳遞到直立絲杠，螺旋轉動實現安全可靠直立健身功能；當平移側翻電磁離合器起作用時，直立電磁離合器便失效，電機轉矩被傳遞到平移側翻絲杠，實現自動移位功能。

        其中平移側翻功能的實現如圖2所示。平移側翻時，絲杠轉動，動螺母向右移動，帶動桿1水平向右移動，當滑塊移動位移達到140mm時（即滑塊到達右極限位置），滑塊被擋住不再向右移動，此時螺母繼續向右移動，促使桿1繞滑塊上的回轉副做旋轉運動，從而實現側翻動作，側翻至78。時，螺母壓到右行程開關，電機停止轉動，側翻動作結束；當電機反轉時，絲杠反向轉動，動螺母向左移動，帶動桿1水平向左移動，當動螺母移動到左極限位置，螺母壓到左行程開關，電機停止轉動，側翻回原位，動作結束。

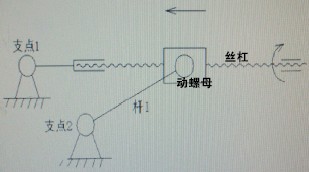

        直立健身動作原理如圖3所示。輪椅直立時，絲杠轉動，動螺母沿絲杠軸向左移，動螺母帶動桿1繞支點2做逆時針旋轉運動，同時絲杠繞支點1做逆時針旋轉運動，從而使固定在絲杠上的座椅實現直立動作；同理，絲杠反向轉動，帶動螺母沿絲杠軸向右移，動螺母帶動桿1繞支點2做順時針旋轉運動，同時絲杠繞支點1做順時針旋轉運動，從而實現直立回原位動作。

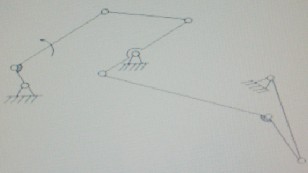

        坐臥健身與靠背可調的實現如圖4所示，通過一個六桿機構實現坐臥健身和靠背的任意調節功能。靠背轉動，通過連桿帶動踏腳轉動，從而可實現靠背和踏腳的聯動?？勘澈笱觯つ_即上抬；靠背向前轉動，踏腳也將跟著同步收回。

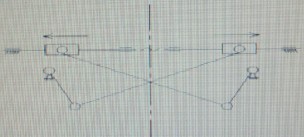

        搖椅功能原理如圖5所示，兩對稱布置的絲杠轉動，帶動螺母滑動、連桿擺動實現搖椅支撐彎桿的起升與降落。

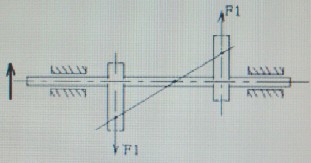

        振動按摩的實現如圖6所示。目前的振動按摩產品的原理都是擊打式按摩，而我們采用了既簡單又可靠的動不平衡原理，實現了良好的按摩效果。
因篇幅所限，其他功能不再贅述。
        通過創新，把自動平移側翻移位、自動直立健身、坐臥健身、升降調節、靠背調節、振動按摩、電動行走、語音通信、GPS定位等多種功能融合在一起，使輪椅的功能更加強大；實現了“一源多用”，“一構多用”的模塊化設計，多種實用功能可隨意組合，滿足不同人群的需求。
