沒有尾燈的自行車在剎車時不能及時對后方的車輛進行提醒，容易造成安全隱患；有尾燈的自行車都是靠電池工作，廢棄電池會嚴重污染環境，而且更換電池也會增加成本。
        本發明解決的技術問題是：提供無需電池的自行車剎車燈，達到將剎車時產生的動能轉化為電能、使剎車燈點亮、顯示剎車的目的。
        如圖所示，無需電池的自行車剎車燈方案（專利號：ZL200820239332.5）由剎車塊、剎車臂、發電盒、發電機、減震桿、橫軸、轉盤、端面齒輪、圓柱齒輪、剎車燈等組成。在剎車時發電機發電點亮燈，增加了行駛的安全性，節省了電池和成本，更加環保。

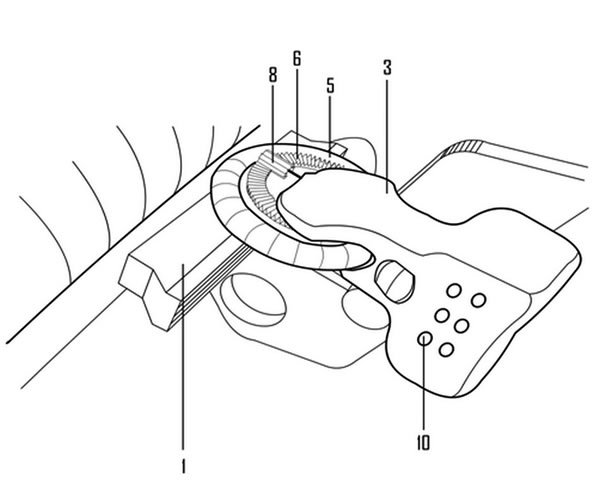

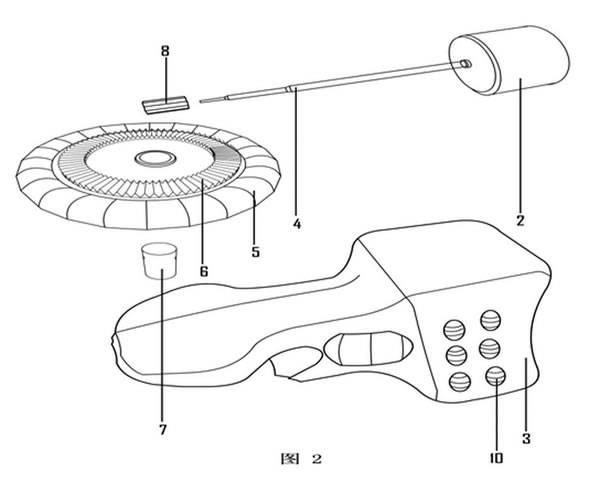

（圖中，1.剎車塊 2.發電機 3.發電盒 4.減震桿 5.轉盤 6.端面齒輪 7.橫軸 8.圓柱齒輪 9.車輪鋼圈 10.剎車燈）

        具體實施方式參見圖1～3。在自行車的剎車塊上放置一個發電盒，發電盒內設有發電機。發電機的外殼上設有減震桿，減震桿的一端與發電機外殼連接，另外一端與橫軸連接。減震桿固定住橫軸，橫軸與減震桿垂直連接。橫軸上有可以沿橫軸軸向旋轉的轉盤，轉盤為橡膠盤。橡膠盤與車輪鋼圈的距離是2mm，剎車塊與車輪鋼圈的距離是1cm。橡膠盤上設有端面齒輪，發電機的轉軸上設有圓柱齒輪，圓柱齒輪和端面齒輪嚙合，發電機通過導線與剎車燈連接。當自行車剎車時，剎車塊向車輪鋼圈方向運動，橡膠盤先接觸車輪鋼圈，并且迅速轉動，端面齒輪帶動齒輪轉動，發電機軸跟著轉動，發電機發電，剎車燈點亮。
