隨著社會的發展，越來越多的人喜歡進行體育運動，比如網球、兵乓球等。但在網球或乒乓球運動的發球練習中，會有大量的球散落于地面，所以人們總是要彎腰去撿地上的球，這是一件令人心煩的事。因此，我們想設計一個機器人，它能通過視覺引導來自主撿拾和收集地上的雜物，并能聽從人們的語音控制。
　　該智能服務機器人由撿拾移動平臺、視覺處理以及語音控制模塊三部分組成。撿拾移動平臺是機器人的本體，包括車體、撿拾機構以及驅動電機，“水車”型撿拾機構安裝于撿拾移動平臺的前端，平臺自身由左右兩個電機差速驅動；視覺處理部分由安裝于撿拾移動平臺前端的攝像頭和機器人身上的計算機組成，并通過顏色、形狀識別目標，當攝像頭視野中有目標時，根據“機—目標位置”優先級參數制定撿拾策略，當攝像頭沒有檢測到目標時，進入尋找目標模式，直至尋找到新的目標為止；語音控制模塊包括語音識別模塊、單片機和串口通信模塊，通過識別相應的語音，將控制指令通過無線通信發送給機器人。整個機器人的示意圖如圖 1 所示。

          圖 1  智能服務機器人整體設計示意圖

　　智能服務機器人研究過程及工作原理：根據“水車”旋轉撥水的工作原理，如圖2所示，設計制作了機器人的撿拾裝置。然后，利用 LEGO 機器人，搭建了機器人模型，驗證機器人移動與撿拾機構可行性。最初的機器人設想使用手機藍牙對其進行控制。
　　我們?cè)谧约捍罱ǖ?LEGO 撿拾機器人模型上，驗證了撿拾機構方案，試用了多種撿拾機構，并且對雙輪差動移動平臺方案也進行了驗證，如圖3 所示。
在機器人移動與撿拾平臺部分，我們將兩個直流電機安裝于機器人左右兩側，通過單片機對它們進行獨立驅動，以實現機器人的差動運動方式，如圖 4 所示。

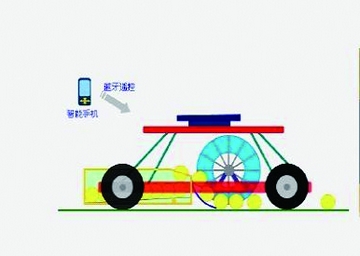

圖 2  最初的設計方案

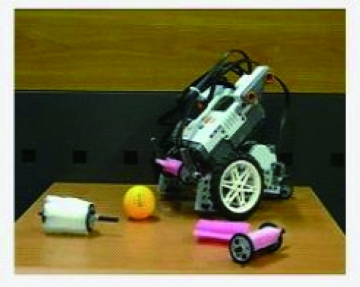

圖 3  LEGO 搭建的驗證模型

   圖 4  機器人差速運動示意圖

　　本智能服務機器人的視覺處理部分由一個安裝于撿拾移動平臺前端的攝像頭和一臺 PC 機組成。我們根據目標的顏色信息，選取適當?shù)拈撝?，將拍攝的圖像二值化，在圖像中提取出目標，并根據形狀信息排除虛假目標，最后對目標進行定位。當圖像中含多個撿拾目標時，選擇離機器人最近的一個作為目標。實驗結果如圖 5所示，其中左圖為原始圖像，中圖為二值化圖像，右圖為標記目標圖像。

圖 5 圖像處理實驗結果圖

　　當機器人視野中沒有撿拾目標時，機器人進入自主尋找目標模式。通過機器人的左右旋轉，擴大機器人的視野，以找到之前未被發現的目標。語音控制模塊由語音識別模塊，單片機和無線通信模塊三部分組成。事先將語音指令存儲在語音模塊中；在使用者發出語音指令時，語音模塊識別出相應的指令，并給出對應的信號；單片機采集到信號后，通過無線通信模塊將指令發送給機器人，從而實現語音控制的功能。

圖 6  語音控制模塊

圖7  機器人工作示意圖

圖8  機器人工作流程
