圖4：大壁虎運動行為的調控

        運動是所有動物賴以生存的基本能力。漫長的進化和生存競爭使許多動物具有特殊的運動本領，例如蜜蜂、蒼蠅、蜘蛛、蝗蟲、壁虎和某些甲蟲能在各種表面自如運動。如果能夠?qū)崿F(xiàn)對這些具有特殊運動能力的動物運動有效控制，那么這些動物的特殊本領就會被人類加以利用，這將為社會帶來巨大利益。同時，隨著社會及經濟的高速發展，人權、社會穩定和公共安全受到更多的關注，這也要求提供更多的特殊能力的動物和機器人代替人完成人所不能、人所不敢和對人有危險的工作。近年來，隨著對神經科學、分子生物學、復雜適用系統等領域的深入研究，極大地推動了以自然為基礎的人工智能機器人的發展。但是這些人工智能機器人跟真正的動物相比還有較大的差距，存在許多技術難題，如環境適應性、目標識別等，同時在運動靈活性，能量利用率等方面跟動物相比也有差距。然而，這些能力在最簡單的生物體上都能實現，因此，越來越多的科學家認識到實現對動物運動的調控，開發人工智能跟動物智能相結合的生物機器人具有很高的可行性，同時該研究也可以促進神經科學的發展，促進人們對中樞運動調控的深入研究。目前，高級中樞是如何對運動進行調控，其調控相關的網絡、神經回路都仍是未知之謎。我們研究所對大壁虎運動調控方面進行了一些研究，并取得了一定的成績。

        一、國內外研究背景

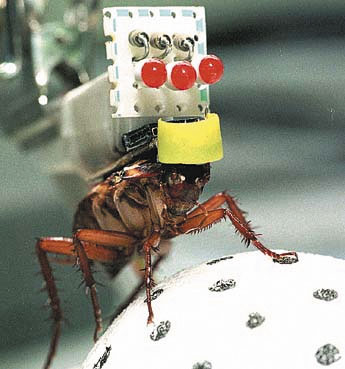

        1997年，Holzer（法國）和Isao（日本）研究蟑螂的生物控制技術,將刺激電極安放在蟑螂的探須和尾須處，由計算機發出命令到蟑螂體上的刺激發生器，使其產生刺激電流，誘導蟑螂運動。通過改變電刺激強度和電極安放位置，就可以得到蟑螂不同的運動行為規律。掌握蟑螂的運動行為規律后，科學家就可以通過電刺激的方式，再利用傳感器的實時信號反饋，實現對蟑螂運動行為的控制（圖1）。美國紐約州立大學的Talwar博士領導的科研小組已成功實現了人工誘導大鼠的運動。他們在大鼠腦內植入3個刺激電極，分別位于大鼠兩側胡須感覺區和位于下丘腦視前外側區的“獎賞中樞”。大鼠經訓練之后，就能在遙控器的引導下，通過腦內刺激，控制大鼠按照人預定的路線爬行。這些大鼠就可能用于需要現代機器人無法勝任的各種搜救任務中（圖2）。2005年，英國《每日郵報》報道，俄羅斯生物學家日前打造出了一種“海龜特工”（圖3）。將芯片植入海龜體內，并用電極連接它的大腦，通過調節不同的振動頻率，便可指揮其左右轉、直行或止步，并爬到預定目的地。據稱，這種“海龜特工”可秘密執行許多危險任務。

        南京航空航天大學仿生材料與結構防護研究所選擇具有特殊運動能力的大壁虎為研究對象。大壁虎，屬爬行類動物，產于我國廣西、云南、東南亞等地，體重大、運動速度快、靈活、負重能力強，幾乎可以在任意表面迅速移動，因此有非常大的研究價值。我們在大壁虎腦內運動區埋入電極，通過刺激特異的核團可以成功地調控壁虎運動，如左右轉等（圖4）。同時，我們也開發出了無線刺激系統，用于壁虎運動的無線調控。
        這些實驗是通過特定的外加神經干預信號，或者加以訓練，從而影響動物決定的一種控制方式，打開了科學想象的大門。動物運動的人工誘導需要生命、信息和機械科學的交叉，具有廣泛的實用性，而且有很強的優勢和生命力。

        二、運動調控的神經生物學基礎

        自然進化賦予動物非常復雜的神經系統，即使最簡單的動物的神經系統仍然是當今神經科學的研究課題。腦是一個由許許多多神經元組成的復雜網絡，每個神經元在它的樹突與胞體上有許許多多突觸。一個小的神經元約有500多個突觸，一個大的錐體細胞可多達2萬個。神經元之間的信號通過突觸來傳遞，每一個神經元都受到其他許多神經元的影響，同時也影響其他神經元的活動。因此神經系統是一個非線性、多層次的調控網絡，可以說人腦是宇宙最復雜的系統，也是宇宙最大的奧秘。
        動物的每一個動作都是腦內與運動相關神經元活動的結果，這些神經元活動的總和就是這個運動系統發出的運動命令。研究表明，大腦對運動控制是等級性組織的，越復雜越由高級中樞來組織。在簡單水平上，感覺神經元在脊髓內與運動神經元形成突觸，來介導簡單反射，不需要高級中樞的參與。其次，脊髓和腦干的中間神經元網絡組成中樞模式發生器，來協調多個運動群的相互作用。在這之上，在運動皮層、小腦和基底神經節中存在神經元監控這些低層次活動并產生新的運動模式。運動輸出是連續更新的并為反饋所調節。通過基底神經節和小腦的負反饋和正反饋環路，對于皮層運動程序的時序和協調都是至關重要的。運動的平穩性和精確性是通過改變起作用的運動單位的數量和時序來實現的。
        腦在執行某一高級功能時，并不是所有的腦區都參與其中。通常，只有一個或者幾個腦區很活躍，也就是說這些腦區參與對該任務的調控。因此，盡管神經系統縱橫交錯，仍可以根據皮層中各部細胞和纖維的聯系，將腦分為若干區，反應一定的心理功能。研究表明，每一個核團、腦區都有其主要功能，例如有的腦區負責運動調控，有的腦區與視覺相關等，這就給運動調控提供了依據，找到與特定運動相關的腦區是運動調控的關鍵（圖5）。在腦內，大部分信息是以生物電的形式來傳遞的，皮層中控制運動區域的神經元興奮并產生一定頻率的電脈沖，這個電脈沖通過神經系統精確地傳導至特定的肌肉纖維。當這些電脈沖到達神經－肌肉突觸時，在肌纖維中產生終極電位，它的去極化將在肌纖維中產生一串動作電位，引起肌肉收縮，使肢體完成大腦所設定的動作。因此，通過外加特定的信號到相應的腦區和核團，就可以干預動物的運動行為。

        三、動物運動調控的關鍵技術

        動物運動的調控涉及到多學科的交叉。要實現對動物的運動調控必須考慮以下兩點：

        1. 運動調控腦區的精確定位

        運動調控腦區的精確定位是進行動物運動調控必須要解決的關鍵問題之一。神經系統對運動調控的分級結構揭示運動干預可以從不同的層次進行。從外周神經層次我們成功實現了在淺麻醉狀態下模擬神經放電活動制導壁虎肢體活動。而對于中樞神經系統我們可以從脊髓也可以從腦這一高級中樞的層次進行運動干預。即便是從高級中樞，對動物的運動干預也可以從不同的層次進行。機器大鼠的運動調控是利用了感覺反饋和獎賞機制，同時結合動物的條件反射進行神經刺激訓練，通過周密的刺激訓練建立起特定感覺與特定刺激信號的對應關系，從而實現運動行為的控制。其外部人工指令的直接作用部位之一便是感覺皮層（大腦的高級中樞）。我們的初步研究表明，通過對大壁虎運動相關腦區施以人工干預指令，可以誘導大壁虎做重復性較好的轉向運動。如何找到運動相關腦區，以及如何做到重復定位是運動調控的關鍵。對要調控的腦區精確的空間定位，這需要借助精確適用的腦圖譜和精密的腦立體定位裝置來進行。無論是對神經電信號特征分析還是微電極的植入，確定并精確定位相關的神經核團是動物運動調控關鍵性的一步。因?yàn)橹挥袦?zhǔn)確的空間定位，才能實現準確地神經電信號特征分析，以便進行神經信息解碼，也才有可能將控制信號準確的引入神經系統，達到調控運動的目的。我們現在已經建立了大壁虎腦立體定位的方法和裝置，正在建立比較完全的用于指導大壁虎腦運動功能實驗的腦圖譜。

        2．調控信號的確定和導入

        調控信號的確定及其輸入是進行運動調控的關鍵之一。確定調控信號可以通過對中樞運動相關特征信號進行采集、分析、模擬并導入。但這并不一定就能實現運動干預，可能還要對數據進行修改、優化等；也可以直接根據神經信號的特點進行逐步優化，找到更小、更靈敏的調控信號。其次，信號的輸入離不開實現運動調控的直接接口——微電極。為了盡可能減少微電極植入對神經組織的損傷，提高信號采集的信噪比，確保信號可靠、高保真地引入到既定的腦區，我們必須制作生物兼容性好、柔韌性合適、絕緣良好、耐腐蝕、穩定性好的微電極。同時，為了實現長期高效地運動控制，必須進行微電極長期植入技術的研究。良好的微電極植入可以有效地減少對動物體的損傷，提高受控動物的存活時間，增加控制的可靠度和穩定性。
        調控信號由微型多通道控制器發生并經微電極系統導入受控對象的指定腦區。微型多通道控制器是有效控制生物機器人的核心部件。它不僅要工作可靠而且要求體積小、重量輕、能耗低、效率高、傳輸遠。為了實現可靠和較為精確的控制，該控制器應能對各項參數實時可調，以便能適應個體差異的不同動物。
中樞神經系統是一個復雜的系統，其自身的信號同人工運動干預信號是有相互影響的。億萬年的進化造就的動物神經系統是一個統一的精密網絡，不僅有其固有的工作模式，而且有著極強的可塑性。真正意義的運動調控必然是不同工作環境下的可靠調控。所以，為使人工制導更容易、更可靠地實現，干擾刺激指令的有效性就顯得格外重要。

        四、動物運動調控的未來

        隨著相關學科的不斷交叉、融合，通過對動物神經系統可靠的運動調控，必將促進生物機器人的不斷發展。生物機器人與一般的工業機器人、仿生機器人相比，有許多突出的優點和它們無法比擬的優越性。但是由于受到生物學、神經學、MEMS技術、控制技術、通信技術、傳感技術以及數學方法等相關學科發展的制約，至今基本上仍處于實驗室研制階段。尤其是在克服生物疲勞性、適應性以及可靠實現預期運動行為等方面還不是十分理想，離實際應用還有相當長的一段距離。此外，生物機器人也不應僅局限于控制生物的運動行為，還應該研究如何通過生物的視覺、觸覺和聽覺來為人類服務。根據目前國內外研究現狀，未來動物運動調控的發展，我們認為應包括以下幾個方面。

        1．深入研究動物運動控制的生物學基礎，提高動物運動調控的精確性、穩定性及重復性

        科學家們在動物運動調控的研究過程中發現，在生物體內植入電極后，即使生物可存活較長時間，但在多次重復刺激后，生物就會產生疲勞效應和適應性，這不利于執行長線任務。例如，在蟑螂體內植入電極后，控制蟑螂沿直線方向行走時，常常會在后期發生蟑螂走偏現象。另外，在控制老鼠運動行為時，科學家們發現，老鼠出于對危險的防范本能，在某種條件下，必須加大刺激強度，才能令老鼠實現某種運動行為；有時，即使加大刺激強度，也無法達到預期目標。這些事實表明，人們對生物運動行為的機理了解得還不十分透徹，還需要進一步探索生物運動系統的神經控制網絡，深入研究生物運動的調控機理，以及神經信息的時空編碼。神經科學研究揭示，即使是最簡單的運動行為也需要中樞神經系統多個層次大量神經元的同步活動。而應用多通道記錄技術可以實現神經元群活動的同步跨腦區記錄，使得研究不同核團在行為過程中的時間和空間聯系成為可能。神經元活動的多電極同步記錄技術已成為研究神經信息編碼機制的有效手段。通過對運動神經信息編碼規律的深入研究，必將有效提高動物運動調控的精確性和穩定性。

        2．加強多功能控制器的研發，提高運動控制的可靠性

        受生物體態和生物負重能力的限制，控制生物運動行為的微控制器有嚴格的尺寸和重量要求。同時，在制備和植入微電極時，不僅要求生物相容性好，還要求與組織接觸良好，而與周圍組織絕緣。在有限的設計空間內，集信號發生器、傳感器、微型攝像機和電源等元器件于一體的生物微機電系統（BioMEMS）將是未來發展的方向。

        3．控制技術、軟件技術及傳感技術的發展

        可靠實現生物的運動調控，需要多電極、多位點信號的同步或者時序輸入，這需要更復雜、更精確的軟件、硬件設計。同時，多道信號的優化本身就是一個非常復雜的問題，這也將是未來研究的重點。未來的生物機器人需要安裝大量傳感器，包括用于收集、傳遞生物各類感覺(如視覺、觸覺等)的反饋信息的傳感器和生物在執行特殊任務時攜帶的溫度傳感器、氣味傳感器等一些特殊用途的傳感器。目前市面上出售的傳感器精度還很不理想，遠遠達不到動物的感覺精度，國外精度高的傳感器價格又非常昂貴。因此，發展傳感器技術是研制開發生物機器人的基礎。
        隨著生物學和神經科學的發展，相信科學家會找到更有效的研究手段和控制策略，實現生物運動行為的可靠調控。同時，這種研究也將加深人們對神經系統的認識，促進神經科學的發展。
