嫦娥一號衛星（CE-1）于2007年10月24日成功發射并于2007年11月7日準確進入環月工作軌道后，經過12天衛星的調姿、通信鏈路測試等工作后，于2007年11月20日，星上CCD立體相機開機并開始了對月面拍攝。
        11月26日上午9時，嫦娥一號衛星正在進行第223圈的繞月飛行之時，黨中央、國務院、中央軍委在北京航天城隆重舉行嫦娥一號衛星第一幅月面圖片(以下簡稱第一幅圖)發布儀式，國務院總理溫家寶出席了發布儀式。第一幅圖的發布，標志著我國首次探月工程取得圓滿成功。
        “嫦娥應悔偷靈藥，碧海青天夜夜心”。這是著名詩人李商隱吟誦嫦娥這一悲劇性傳說人物的千古名句。今天，當“嫦娥一號”騰飛沖天之時，詩人如果得知今日之盛舉，定會改寫如斯：“嫦娥應喜中華盛，明月天宇盡遨游”。
        12月2日上午，由中國科學院探月工程應用系統總體部、國家科學圖書館、國家天文臺聯合主辦，科學文化傳播中心、《中國國家天文》雜志、中科院天文科普網絡委員會、《天文愛好者》雜志社承辦，北京青少年科技俱樂部協辦，題為“嫦娥奔月華夏盛舉——講述中國‘第一幅’月面圖像及其背后的故事”科學對話活動在國家科學圖書館舉行。中國科學院國家科學圖書館黨委書記許平出席并致辭，陳丹副館長和中科院國家天文臺黨委書記、副臺長、地面應用系統任務執行指揮長劉曉群主持了現場科學對話活動。

        第一幅圖的拍攝過程

        繞月探測工程地面應用系統總設計師兼副總指揮李春來首先介紹了第一幅圖的拍攝過程。他說，在拍攝過程中，采用一臺三線陣相機實現了三臺線陣相機的功能。常規的航空航天對地?cái)z影只獲取正視（星下點）二維圖像，而要獲得立體圖像，通常需要用三臺線陣相機。CE-1上的CCD立體相機采用了一個廣角物鏡和1024×1024面陣CCD的獨特設計，實現了上述功能。
        在一定空間分辨率前提下，CCD相機所拍攝圖像的清晰度決定于相機全系統的傳遞函數（簡稱MTF）和信噪比。為了提高所拍攝圖像清晰度，CE-1上的CCD立體相機全系統MTF從所要求的MTF大于0.2增加到0.48，信噪比從100增加到優于200，這是獲得清晰圖像的關鍵因素之一。
        相機在工作期間的曝光時間是圖像清晰、層次豐富的另一個關鍵要素。為了適應不同太陽高度角和月面的地形地貌、不同區域月面反照率的差異，經過詳細調研、充分論證、仿真計算，制定了四個曝光時間，特別是制定了每一軌在不同緯度區域的曝光策略，從而使同一軌不同緯度時都有合適的曝光時間。
        他說，為了確保相機所拍攝的圖像清晰，制定了當太陽與月面夾角大于15度時相機才開始拍攝的工作模式。
        相機工作時，CCD立體相機采用線陣推掃的方式獲取月面同一目標的前視、正視和后視三條線陣的影像，即利用1024行中的第1行、第512行和第1023行分別對月面同一目標進行三次掃描拍攝：第1行數據為前視17°獲取的圖像，第512行數據為正視圖像，第1023行為后視17°獲取的圖像。形象地說就是，當相機與拍攝目標連線與垂直方向成17°時，CCD立體相機探測器的第1行獲取目標的前視圖像，經過大約42秒（衛星運行了約66公里）后，CCD立體相機探測器的第512行獲取該目標的正視圖像，再經過大約42秒后，探測器的第1023行獲取該目標的后視圖像。這樣，月面同一目標就在84秒的時間內被CCD立體相機拍攝了三幅照片，即地面目標的前視、正視和后視圖像。

        第一幅圖數據的傳輸

        地面應用系統數據處理分系統主任設計師劉建軍談了第一幅圖數據的傳輸。他說，與過去的航天測控任務不同的是，嫦娥一號衛星在遠距離發送數據的過程中，存在著信號在空間衰減大、信道余量較小、地面接收困難等難題。為確保探測數據的可靠接收，由我國專門研制了兩座目前我國口徑最大的分別安裝在北京密云和云南昆明的50米和40米數據接收天線，具備距離40萬公里、碼速率3Mbps的數據接收能力。CE-1衛星的科學探測數據就是由這兩座接收天線負責接收的。
        CE-1衛星探測數據的接收必須是衛星處于測控系統喀什站和青島站的可跟蹤和可控的可見弧段內以及進入地面應用系統密云50米數據接收站和昆明40米天線數據接收站的可接收弧段內才能進行的，四站同時跟蹤衛星信號。在喀什站、青島站對衛星精確測控的輔助下，CCD立體相機拍攝獲得的圖像數據通過衛星上的有效載荷數據處理系統存儲、編碼，然后傳送至衛星發射機，通過星上定向天線以固定頻率向地球發送，北京密云地面站和昆明地面站同時接收下傳數據，并通過專用的光纖通信網絡實時傳輸?shù)阶湓谥袊茖W(xué)院國家天文臺的地面應用系統總部后，再進行數據的分析、處理與研究。

        第一幅圖的處理與制作流程

        李春來介紹了第一幅圖的處理與制作流程。他說，CCD立體相機所拍攝的月面圖像是以位流數據的形式傳下來的，這些數據只有經過分析處理、制作成圖后，一般公眾才能看得懂。這個流程，首先是單軌月面圖像的制作處理流程，主要包括如下步驟：
        （1）利用原始數據，進行信道處理并提取CCD立體相機源包數據；
        （2）通過排序、去重復，形成CCD立體相機單次過境的最優源包數據，對優化后的源包數據進行解包；
        （3）進行物理量轉換和格式重整處理，形成前視、正視和后視三條線陣的數據；
        （4）利用地面定標數據，消除CCD立體相機光、機、電等系統誤差的影響，進行輻射定標處理得到二維圖像。
        （5）進行圖像增強處理，去除噪聲、對比度拉伸、亮度調整，最終形成二維平面圖像。
        其次是19軌數據鑲嵌處理流程。這個流程主要包括如下步驟：
        （1）圖像的粗幾何校正：在上述單軌月面圖像的基礎上，利用軌道和姿態數據，進行粗幾何校正，得到19軌數據在月面上的大致位置。
        （2）圖像的幾何精糾正：從Clementine BaseMap分幅數據中找到相應位置的影像數據作為控制定位底圖，對19軌數據分別進行幾何精糾正；
        （3）圖像的鑲嵌和勻色：以飽和度、對比度、亮度較好的影像為標準，進行色調和對比度調整，將相鄰兩軌影像進行鑲嵌。
        （4）19軌數據圖像的鑲嵌：由于第一幅圖區域位于中高緯度區，相鄰軌道數據重疊率較高，對于多次重疊的地區，選用圖像質量相對較好的數據參與鑲嵌，最終形成了第一幅月面圖。

        第一幅圖覆蓋的區域

        地面應用系統數據接收分系統主任設計師蘇彥說，為了盡快讓公眾看到CE-1衛星所獲取的月面圖像，以及考慮到三維立體圖的制作和拼接工作較為繁雜，需要的時間較長，因此決定：第一幅圖以二維月面圖像的形式公布。
        首先是在第一軌拍攝時間與覆蓋區域上，李春來說，CE-1衛星獲得的第一軌圖像，是從北京時間2007年11月20日16時49分0秒222毫秒開始由南往北進行拍照，起始位置位于月球正面東部靠近南極的地區，拍照結束時間是17時27分0秒302毫秒，總時長為38分0秒80毫秒。圖像幅寬約為60公里，曝光時間為7毫秒，像元分辨率120m。第一軌所拍攝的圖像長度27113行，約3253公里，覆蓋面積約195180平方公里。
        第二是第一幅圖中19軌數據的拍攝時間和覆蓋區域。CCD立體相機開機后，1至19軌數據的拍攝時間和經緯度范圍確定，其中，經緯度的計算采用的是粗星歷和對月粗姿態數據，精度有一定的誤差；后續處理將利用事后精密星歷和慣性精姿態數據，精度將得到一定的提高。
        第三是第一幅圖的選擇。根據數據下傳質量，決定第一軌下傳的數據應該作為第一幅圖的成圖內容。為了保持物理上的第一幅圖與發布的第一幅圖一致，特別是考慮圖幅應以方正形式發布以達到美觀的目的，決定從11月20日16時49分到11月22日7時57分獲得的19軌數據中，挑選每軌的正視圖像，截取0~5000行數據，并最終完成寬約280公里、長約460公里的第一幅圖的制作工作。

        第一幅圖的初步解讀

        李春來介紹，第一幅圖大約位于東經83度到57度、南緯70度到54度的區域，圖幅寬約280公里、長約460公里。圖像覆蓋區域?qū)儆谠虑蚋叩?，分布有不同大小、形態、結構和形成年代的撞擊坑。
        由于第一幅圖是在很短的時間里經過初步的處理后制作出來的，目前更多的還只能從其地形地貌以及所分布的位置，結合已有的資料，對其地質背景和地貌類型等信息進行很初步的解讀。
        首先是第一幅圖的地質背景。月球的大地構造單元粗略可以劃分為三個地體，即斜長巖質高地地體（FHT）、風暴洋克里普巖質地體（KREEP）和南極愛肯特地體（SPA）。第一幅圖位于斜長巖質高地地體的外圍，稱為低鐵低釷的斜長巖質高地地體（FHT-O）。從第一幅圖所在區域形成年代的資料看，是在42億~38億年間，屬于酒海紀。
        根據已有的探測結果，酒海紀的巖石是以高地斜長巖為主，主要礦物為斜長石，次要礦物有橄欖石、尖晶石、輝石、鈦鐵礦和金屬鐵等，具有較高含量的鋁和鈣。
        有關第一幅圖更詳細的物質成分信息，我們將根據CE-1衛星上伽碼射線譜儀、X射線譜儀和干涉成像光譜儀探測數據的分析、處理后，予以解讀。
        第二是第一幅圖的地貌類型與特征。第一幅圖位于月球南部的高地地區，高地是指通常用肉眼在月面上看到的比較明亮的區域，主要由斜長巖組成，巖石的反射率略高，月面上平常用肉眼看到的暗黑色斑塊，稱為“月海”。月海實質上是一種超大型的撞擊坑，是寬廣的平原，被反射率較低、顏色較深的玄武巖所覆蓋。
        第一幅圖像中布滿了大大小小的圓形或近圓形的撞擊坑。據統計，月球表面直徑大于一公里的撞擊坑有33000個以上。從圖中可以看出，高地地區撞擊坑分布密集，右上部顏色較暗的撞擊坑被后期的玄武巖所覆蓋，撞擊坑的分布比較稀疏。
        集合已有的資料，第一幅圖覆蓋區域的斜長巖高地大致形成于42億~39億年間，撞擊坑分布密度較大，而覆蓋在撞擊坑中的玄武巖形成年齡大致為39億~38億年，撞擊坑分布密度略小。
        從第一幅圖中可以看出，撞擊坑的形成年齡不同：大的撞擊坑內有較為年輕的小型撞擊坑，如右中部的吉爾坑的邊緣和內部分布有眾多的小型撞擊坑；新的撞擊坑形態發育完整，使周圍老的撞擊坑變形，如吉爾坑下部的兩個撞擊坑。

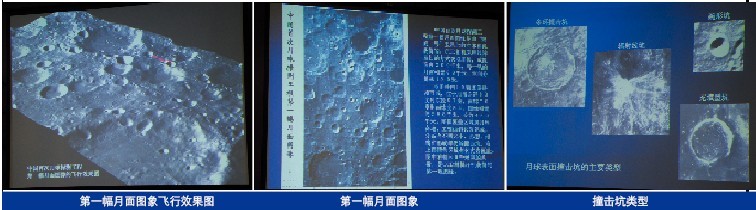

        劉建軍說，從第一幅圖中還可以看出，撞擊坑的形態各異，初步可劃分為：
        （1）碗型坑。這是一種最簡單的撞擊坑，直徑一般在10~20公里以內。
        （2）具有中央錐的撞擊坑。中央錐發育在撞擊坑的中心部位，其高度一般比撞擊坑壁略低，中央錐是撞擊體高速撞擊成坑后由于應力反彈而形成。
        （3）玄武巖后期充填的平底坑。由于玄武巖反射率較低、形成年齡比撞擊坑晚，因此這種坑由玄武巖充填撞擊坑而形成，如圖上方的漢諾坑及其右下側的撞擊坑。
        （4）多環撞擊坑。大型撞擊撞擊成坑后，坑內壁產生地層倒轉、斷裂發育、坑壁塌方從而形成階梯狀的多環形態。

        第一幅全月面二維平面圖和三維立體圖產生的時間

        蘇彥介紹說，根據地球遙感制圖的實際經驗，要制作出全球二維圖通常在獲取所有數據后還需要6個月至1年的時間，而三維立體圖的制造則需更長的時間。
        按照目前CE-1衛星的飛控計劃和CCD立體相機的工作安排，在CCD立體相機獲取的所有數據都可用的前提下，在2008年1月31日前，可獲取不包括月球兩極地區在內(80~90度范圍)的月面其他區域的圖像數據。這樣，第一幅不含極區的月面二維圖像至少還需半年以后才能制作出來，而三維圖像則需更長的時間。
如果要獲取全月面的二維平面圖，則需利用激光高度計的探測數據來補充和融合，這樣，首幅全月面二維平面圖最早可望在2008年12月制作出來。同樣，首幅全月面三維立體圖的制造則需更長的時間。
