TRIZ杯大賽創設于2010年，大賽是面向黑龍江省大學生的一次推廣普及TRIZ理論的重要賽事，也是以TRIZ命名的全國唯一賽事，旨在通過大賽培養創新型人才。前兩屆大賽的成功舉辦得到了有關省市自治區高校大學生們的一致認可，引起了科學技術部科研條件與財務司、中國21世紀議程管理中心和創新方法研究會的重視，經過有關部門的研究協商，已經決定將黑龍江省第三屆TRIZ杯大學生創新設計大賽由省賽提升為國賽：即 2012年全國TRIZ杯大學生創新設計大賽。
　　自2010年12月黑龍江省第一屆TRIZ大賽舉辦以來，大賽作品數量在逐年上升，作品質量不斷提升，影響力逐步擴大。
　　通過開展競賽活動，吸引、鼓勵了全國大學生踴躍參加科技創新活動，全面普及推廣TRIZ理論，提高了大學生的創新能力，更好地促進了大學生創新創業，并為國家培育了創新型人才，大學生創新成果得到保護，推動了成果轉化。
　　由于各個高校高度重視，據統計，黑龍江省內有24所高校相繼在各個院系和全校開設了選修課或必修課。15所高校先后在學生中成立了TRIZ理論協會，以大賽為平臺推廣普及TRIZ理論已取得明顯效果，大量優秀作品涌現。（省外未做統計。）
　　典型案例:
　　基于TRIZ理論的一種可以畫直線和角的筆。
　　一、項目概述
　　目前人們在繪圖線時，常常需要借助一種甚至多種尺類工具的配合使用。例如，使用繪制直線時，必須有一個直尺作為畫直線的基準，而且所畫線段的長度與尺的長度有關。而繪制角度時，必須借助量角器和直尺兩種繪制工具，操作復雜，精度不高。
　　該項目從筆的使用角度和結構出發，設計出一種可以脫離直尺畫出直線，而且所畫的長度還可以不受尺長的限制；脫離量角器畫角度，方便地畫出相應角度的一種多功能筆，并且可以保證所畫直線的直線度、所畫角的精度。

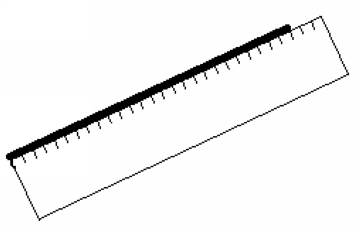

圖1 使用直尺繪制的直線長度受限

圖2 繪制固定角度直線時需要使用量角器

　　因此，為了解決上述問題，應該設計一種新型繪圖工具，但其應該滿足如下限制條件。
　?。?）該繪圖工具制造不應太復雜，成本不應超過現有繪圖工具組合；
　?。?）該繪圖工具至少可以替代原有繪圖工具組中的兩種；
　?。?）該繪圖工具不應有過于嚴格的使用環境限制；
　?。?）該繪圖工具體積不能太大，要方便攜帶。
　　類似產品的解決方案為使用組合繪圖工具進行繪圖。
　　二、矛盾分析
　　1.用一支筆來完成直線和角度的繪制，既需要知道其繪制的長度，也希望同時知道其繪制的角度。需要直尺和量角器這兩個工具，為使用及攜帶方便，筆不應該太重，所以勢必要改變其形狀，構成形狀與物體質量之間的技術矛盾。
　　改善的參數為靜物質量，惡化的參數為形狀。由矛盾矩陣表查得發明原理為（見表1）：
　　13：逆向運作法—反其道而行之；
　　7：套疊法—將一個物體套在另一物體內或通過另一個物體的空腔；
　　3：局部性制原則—使物體的不同部分應當具有不同的功能；
　　35：性能轉換法—改變物體的物理性能；
　　31：孔化法—給物體加孔或向孔中加物質；
　　29：壓力法—用氣體結構和液體結構代替物體的固體的部分；
　　10：預先作用原則—預先完成要求的作用；
　　14：曲線曲面法—從直線部分過渡到曲線，平面過渡到球面。
　　我們采用發明原理7（套疊法）和14（曲線曲面法），設計類似量角器結構的裝置套在筆桿上，用于角度測量。

　　2.為使用方便，筆不應太大，必須減小筆占有的體積，同時引起筆結構的復雜度提高，構成靜物的面積與裝置復雜性之間的矛盾。
　　改善的參數為物體的體積，惡化的參數為形狀。由矛盾矩陣表查得發明原理為（見表2）：
　　1：分離法—將物體分離成獨立的幾部分；
　　5：組合法—將時間空間上具有共性的物體和操作組合起來；
　　28：系統代替法—不同場、能之間的轉換；
　　31：孔化法—給物體加孔或向孔中加物質；
　　3：局部性制原則—使物體的不同部分應當具有不同的功能；
　　35：性能轉換法—改變物體的物理性能。
　　我們采用發明原理5（組合法）和3（局部性制原則），在筆的不同位置，設計實現不同功能的裝置，并將其組合在一起，實現一筆多用。

　　3.為了增多工具的實用性及多用性，由上述知，筆要實現包括長度繪制、角度繪制和直線滾動在內的多種功能，為使結構簡便，使一個工具具有多種功能或使某結構有多種功能，構成實用性及多用性與結構穩定性之間的矛盾。
改善的參數為實用性及多用性，惡化的參數為結構穩定性。由矛盾矩陣表查得發明原理為（見表3）：
　　35：性能轉換法—改變物體的物理性能；
　　40：復合材料法—由同種材料轉為混合材料；
　　4：不對稱原則—物體的對稱形式轉為不對稱形式；
　　14：曲線曲面法—從直線部分過渡到曲線，平面過渡到球面；
　　30：柔化法—利用軟殼和薄膜代替一般的結構或?qū)⑵渫獠拷橘|(zhì)隔離；
　　31：孔化法—給物體加孔或向孔中加物質；
　　24：中介法—利用中間物體執行動作；
　　3：局部性制原則—使物體的不同部分應當具有不同的功能。
　　我們采用發明原理24（中介法），設計一個與直尺一樣功能的裝置，自動找到直線基準，再將其安裝在筆尖上，使筆能夠不依靠直尺而繪制出直線。
　　4.設計的繪圖裝置一方面需要提高直線及角度的繪制精度，另一方面由于筆屬于低消費物品，其成本不可太高，為了控制成本，勢必影響其使用精度。這就構成了物理矛盾。
　　應用物理矛盾分離方法中的整體與部分分離。從分離原理與40個發明原理的關系。
　　應用“原理40（復合材料法）”，在需要固定的刻度旋轉部分及直線裝置的固定部分使用具有一定的阻力的材料，以增加其繪圖精度。
　　三、資源分析
　　筆的內部資源包括：地球磁場、地球重力場、筆芯、木材、空氣。其全部為現有資源。選擇資源的順序如下表：
　　選擇優先使用機械場、地球重力場、筆和X元素，其中X元素為引入的理想化的位置資源。
　　四、物—場分析

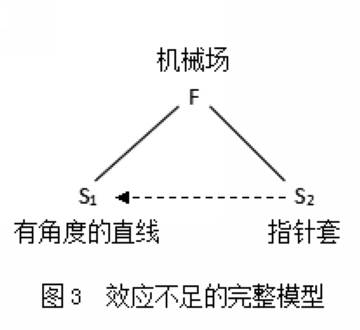

　　由于本作品是利用一種帶刻度的環形指針套套在原始的筆桿上，以實現角度的測量。但僅靠筆桿上的刻度指示方向，會由于視線位置的不同而產生較大的誤差，所以這種類似量角器的指針套對于繪制準確的角度的直線來說是不足的。這樣就構成了如圖3的效應不足的完整模型：

　　對于效應不足的完整模型一般有如下三個解決方法：
　?。?）用另外一個場F2來代替原來的場F的作用；
　　（2）增加另外一個場F2來強化有用效應；
　　（3）插入一個物質并加上另一個場F2來提高有用效應。
　　經過考慮，我們認為第3種方法的可行度更高，我們需要引入一個。借助組合原理（5），設計一個可以組合在原有的指針套上的折疊式指針，在不占用額外空間的基礎上，增加原有裝置的精度，如圖4所示：

　　五、方案分析

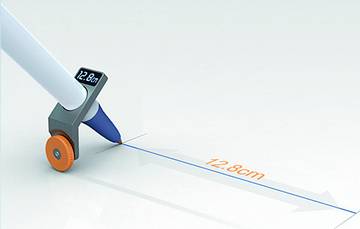

　　方案一：將筆上套一個帶有一定坡度的轉輪，如圖5所示。

         圖5 方案一圖

　　使用這種方案，可以畫出任意長度直線，但是隨著筆的轉動并不能確定畫出的角度，不能代替量角器，在繪制兩相距較遠的平行線時，仍需借助三角板。

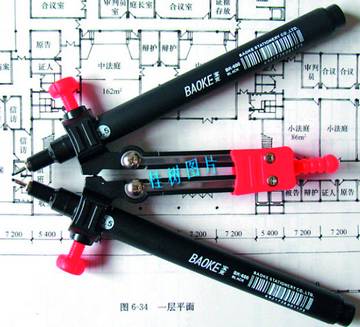

　　方案二：套用類似圓規的結構，如下圖所示。

 圖6 方案二圖

　　使用這種方案可以繪制特定角度的圓及圓弧，但是并不能完全代替量角器，借助兩側的支點，可以繪制特定的角度，但由于尺寸限制，精度有限，繪制直線時仍需借助直尺。

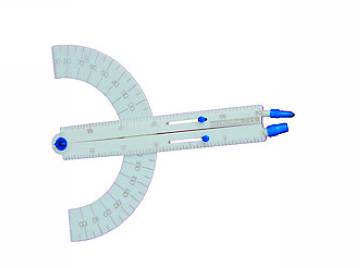

　　方案三：在可折彎的帶有筆尖的直尺上加上一個帶有度數的圓弧，如下圖所示：

 圖7 方案三圖

　　使用這種方案可以完成任意角度直線的繪制，但是由于該直尺對筆的利用不佳，還需要其他筆進行輔助畫線，而且也不能完成任意長度直線的繪制，且使用不方便。
　　方案四：在筆上安裝一個指針套，通過折疊式指針以及指針套上的刻度來確定角度，并利用一組由軸套、轉軸組成的轉輪來完成直線的繪制。
六、最終方案選擇
　　經過綜合考慮，我們決定采用方案四。利用TRIZ原理重新設計一個適用于日常使用的轉輪和測量角度的裝置，以方便任意角度直線的繪制。具體解決方案如下：
　　將筆桿垂直固定在筆套的中心位置上，并且垂直于畫線平面，如紙張等。筆桿的中上方刻有分度線。分度線下方有一套在筆桿上并可以繞筆桿旋轉的指針套，指針套與筆桿之間有足夠的摩擦力，保證使用時指示角度的準確。指針套上的刻線刻在指針套上方，用來指示指針套繞著筆桿所轉過的角度。折疊式指針一端通過鉸鏈固定在指針套上，并且位于指針套上的刻線的正下方。折疊式指針由兩節組成，兩節之間可以轉動折疊，在不用時可以折疊起來貼著筆桿放置，保證了使用方便。兩個直徑相同的轉輪固定在轉軸上，并且可隨轉軸同步旋轉。轉輪的表面使用與紙張摩擦系數很大的材料制成，如橡膠等。轉軸插入軸套中，并且軸套的長度與兩轉輪內側之間的距離相同，使兩個轉輪可以在軸套上同步轉動，但不能橫向移動，確保所繪線為直線。
　　該作品可以脫離直尺畫出直線，所畫直線的長度可以不受尺長的限制，并且可以方便地畫出相應角度的角，可以保證所畫直線的直線度、角的精度，使用方便，操作簡單，成本低廉，應用廣泛。

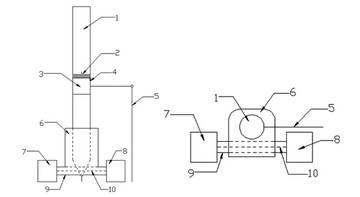

圖8 最終方案圖

　　1.筆桿　2.分度線　3.指針套　4.指針套上的刻線　5.折疊式指針　6.筆套　7.轉輪　8.轉輪　9.軸套　10.轉軸
　　七、創新方案效果及成果
　　本作品開發的這種可以畫直線和角的筆的成本預算在2元左右，估計售價為4元，因?yàn)閮r(jià)格低廉，大部分學生都買得起，每支筆銷售后的利潤為：
（4-2）（1-17%（稅）-10%（銷售）-10%（管理）-5%（其他）=1.16元
如每年銷售1萬支，獲得利潤為1.16萬元。
　　申請專利及獲獎：實用新型專利：201320210731.X
　　如今，TRIZ杯大學生創新設計大賽已經成為國內賽事一張熠熠生輝的品牌。通過TRIZ大賽，為那些熱愛發明創新的大學生們提供了一個展示自我才華和夢想的舞臺，讓各路莘莘學子能夠同臺競技，彼此切磋，相互學習，在比賽中領悟TRIZ理論，增長個人見識，結交更多朋友。通過TRIZ大賽，大學生們深深地體會到：不是每個人都能成為發明家，但是人人都可以成為創新者。當下，又迎來一個充滿激情與夢想，發明與創新、努力與收獲的大賽季。我們有理由相信在在各方的努力下，TRIZ創新大賽越辦越好！
　　備注：該案例為第二屆全國TRIZ杯大學生創新方法大賽參賽作品，現已申請專利，此案例引入經過本人同意。
