一、問題背景描述
　　熱軋H型鋼生產線多采用萬能連軋機組，軋輥需要高壓水進行冷卻以保護軋輥。當冷卻水對軋輥冷卻時冷卻水落在H型鋼軋件上，由于H型鋼呈槽狀，冷卻水落入槽里不能脫離軋機，冷卻水大量的留在軋機里引起腹板溫度降低，而翼緣受冷卻水影響較小，溫度降低不明顯，因此造成軋件斷面溫差大，成品內應力大。
　　二、問題分析

　　
　　　　　　　　　　圖1 功能分析圖
　　軋輥對軋件進行加工變形，而軋輥與軋件接觸時熱量會傳遞到軋輥上導致軋輥溫度升高，需要大量的冷卻水對軋輥進行冷卻，大量的冷卻水落在軋件上引起腹板溫度降低。
　　三、描述技術矛盾（或物理矛盾）
　　通過分析發現本技術系統存在物理矛盾，即：為很好地冷卻軋輥需要大量的水，為減少對軋件腹板的溫度降低又需要用很少的水進行冷卻。此矛盾可認為是物質的數量既要多又要少的物理矛盾，根據解決發明問題引導表中的參數06（物質的數量）查出對應的發明原理為35、03、31、01、10、17、28、30。
　　四、根據發明原理提出解決方案
　　方案一：根據35號發明原理（狀態或參數變化原理）B項（改變物體的濃度或密度），提出可將冷卻水霧化并以一定的壓力噴到軋輥上。這種冷卻方式需要的水量小，但冷卻效果卻比水冷要好。
　　方案二：根據17號發明原理（多維化原理）C項（將物體傾斜或側向放置），可以將H型鋼軋件傾斜放置，也就是說軋制H型鋼不要水平軋制而是改為傾斜軋制。
　　方案三：根據17號發明原理（多維化原理）D項（利用物體的另一面）和發明原理10（預先作用），原有技術系統中水冷卻的是軋輥的外表面，根據此原理想到用水冷卻軋輥的內表面，要想冷卻內表面，預先要在軋輥內部穿過一冷卻水管，來冷卻軋輥，這樣水就不會落在軋件上，從而消除了水對軋件的有害作用。
　　方案四：根據17號發明原理（多維化原理）D項（利用物體的另一面），讓水從軋輥的下方朝上方噴出，在重力的作用下水會自然下落，而不會落在軋輥上。
　　五、繪制物場模型利用標準解提出解決方案
　　（一）使用大量水冷卻時的物場模型分析
　　根據對技術系統的分析繪制使用大量水對軋輥進行冷卻的物場模型，見圖2。

　　　　圖2 大量水時的物場模型

　　　
　　　　　圖3  少量水時的物場模型
　　圖2所示的物場模型為完整有害的物場模型，根據標準解系統的1.2消除或抵消系統內的有害作用中的標準解提出解決方案。
　　標準解1.2.2—引入系統中現有物質的變異物。
　　方案五：利用水的變異物水霧進行冷卻，用水量大大減少，減輕了水對軋件的有害作用（與解決方案一是相同的）。
　　標準解1.2.3—引入第二種物質。
　　方案六：用惰性氣體進行冷卻（如液態氮）。
　?。ǘ┦褂蒙倭克鋮s時的物場模型分析
　　根據對技術系統的分析繪制使用大量水對軋輥進行冷卻的物場模型，見圖3。
　　標準解2.1.1向鏈?zhǔn)轿镔|(zhì)場躍遷。
　　方案七：引人另一個物質（如冷的氣體）來增強冷卻的效果。
　　六、方案評價

　　七、最終解決方案
　　經過以上分析比較，認為方案一用氣霧冷卻方式代替原先水冷方式，成本增加不大，在現場容易實現。因此確定方案一為最終解決方案。根據現場生產實際情況和生產任務安排，確定在小型H型鋼生產進行試驗。
　　在實驗室通過熱模擬機繪出的溫降曲線分別對氣霧冷卻和水冷效果進行了比較，可以發現采用氣霧冷卻的方式來冷卻試樣，與達到相同冷卻效果的水冷方式相比，所需要的水量僅為水冷方式下水量的1/3。這是因為在相同水量下，氣霧冷卻由于水被壓縮空氣霧化，水蒸發量大，水滴小，單位面積帶走的熱量大，使得傳熱系數大大提高、冷卻更均勻，從而使試樣的冷卻效果更好，增加軋輥的使用壽命；從節能的方面考慮，氣霧冷卻所用水量比完全水冷所需水量要少的多，節約了大量的水資源；由于冷卻水量的大幅度降低，大幅度減少了H型鋼腹板殘留的冷卻水，降低了H型鋼軋制過程的不同部位的溫差，減小了因斷面溫差造成的H型鋼殘余應力，從而提高了產品質量，減少了殘次品的產生。
　　通過H型鋼軋制過程中軋輥溫度場的仿真分析可知：萬能軋機水平輥輥面與H型鋼腹板接觸的部位溫度最低且分布均勻，靠近R角部位溫度逐漸升高，最高點出現在R角部位。要使得氣霧冷卻達到理想的效果，需使氣霧冷卻的覆蓋面能達到合適的范圍，且R角處的溫度必須降下來，因此在冷卻裝置的設計中，應對H型鋼R角處進行重點冷卻。
　　小型H型鋼軋輥氣霧冷卻裝置設計的基本原則：在保證軋輥冷卻效果的前提下，盡量減少H型鋼腹板殘留冷卻水，降低H型鋼各部位的溫差，減少冷卻水量，節約資源。
　　小型H型鋼車間軋區工藝平面布置如圖4所示。其中，R1、R2為粗軋機，U1、U2、U3為精軋機組，E1、E2為軋邊機。本次軋輥的氣霧冷卻實驗在精軋機組的末架軋機上進行，主要針對軋機上部的軋輥冷卻。氣霧冷卻中壓縮空氣由空氣壓縮機提供。

　　　　　　　　　　　　　圖4 型鋼車間軋區工藝平面布置示意圖

　　通過氣霧噴嘴的冷卻實驗研究及相關文獻檢索，噴嘴與輥面間距為150mm時可以獲得較好的冷卻效果。由計算可知，僅需在輥面軸線中點處布置一個噴嘴，氣霧覆蓋面即可覆蓋整個軸向輥面?？紤]到R角與軋輥端面的冷卻，可在軋輥兩端正對著R角處各加一個噴嘴，即3個噴嘴為一組。由于小型H型鋼精軋機僅在工作輥上半部分存在多余空間以放置噴嘴，則以噴嘴噴出氣霧覆蓋工作輥的上半部分。氣霧裝置示意圖如圖5、圖6、圖7所示。
　　經過計算，若要覆蓋工作輥的上半部分，至少需要4組噴嘴，沿著軋輥輥面均布在工作輥的上方。所示?，F(xiàn)場氣霧冷卻裝置如圖7所示。

　　圖5 軋輥氣霧冷卻裝置圖

　　
　　圖6 軋輥氣霧冷卻裝置側視圖

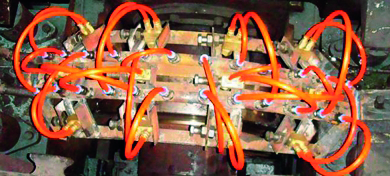

　　圖7 現場氣霧冷卻裝置
　　八、現場應用情況介紹
　　通過在小型H型鋼線上精軋機組末架軋機U3上進行軋輥氣霧冷卻試驗，得出氣霧冷卻軋輥具有以下優點：
　　1.在保證軋件表面質量前提下，過鋼量由原來的800t提高到1050t，提高了約30%；
　　2.在達到了軋輥冷卻強度的前提下，采用氣霧冷卻方式冷卻軋輥僅為水冷方式下耗水量的1/3；
　　3.采用氣霧冷卻方式冷卻軋輥時，型鋼腹板內冷卻水減少約2/3；
　　4.采用氣霧冷卻方式時，型鋼表面最高溫度部位R角溫度在920℃～940℃之間，最低溫度部位腹板溫度800℃～840℃之間；采用水冷方式時，型鋼表面最高溫度部位外翼緣溫度在920℃～940℃之間，最低溫度部位腹板溫度790℃～820℃之間；可知采用氣霧冷卻方式，型鋼表面最大溫差減少了18℃左右。
　　由此可知，軋輥氣霧冷卻可以有效提高產量，改善軋件性能。
　　九、項目效益
　　當前小型線噸鋼輥耗為3.93千克/噸，軋輥價格為1.4萬元/噸，應用本技術后，小型線過鋼量由原來的800t提高到1050t，軋輥噸鋼消耗降低約30%，噸鋼輥耗降至：
　　3.93×（100%-30%）=2.75千克/噸。
　　噸鋼成本降低：
　?。?.93-2.75）1.4×10000/1000=16.52元/噸；
　　小型線當前年產能為25萬噸，年降本增效：
　　16.52元/噸×25萬噸=413萬元。 責編/劉紅偉
