TRIZ的中文解釋是“發明問題解決理論”，字面意思可以理解為解決實際問題特別是發明問題的理論；但隱含的意思是由解決發明問題而最終實現技術和管理創新。它以哲學思想為指導、以專利分析為理論來源、以系統科學特別是思維科學為支撐、以技術進化法則為理論基礎，有基本概念，有各類問題分析、問題求解工具和解題流程，是一個比較完整并不斷發展著的理論體系。運用TRIZ理論，可大大加快人們創造發明的進程而且能得到高質量的創新產品。
　　逆流冷卻干燥機是新型的顆粒物料干燥冷卻設備，主要用于殘留水分高的膨化物料和顆粒飼料的干燥冷卻，適用顆粒直徑為Φ 1.5 ～Φ 8mm 。另外也可用于有機復合肥料、谷物等其他顆粒物料的干燥冷卻。逆流冷卻干燥機分料系統主要有分料盤、減速機、萬向聯軸器、驅動電機、立軸、料耙等工作部件，當箱體面積比較大的時候，布料不均勻，料耙被料埋沒時，會造成減速電機損壞的后果。因此，利用TRIZ創新理論中的問題分析方法，對逆流冷卻干燥機分料系統問題進行了全面的資源分析和因果分析，從而找到了可行的工程技術問題解決方案。

發現問題

　　逆流冷卻干燥機對物料進行冷卻干燥，經加熱后空氣從機器底部進入，向上穿過物料層，從頂部排出，熱物料從機器上部進入，底部排出。由于物料與空氣之間存在溫度差和濕度差，兩者在接觸過程中不斷進行傳熱、傳質，物料中的水分以水蒸汽的形式被空氣攜帶走，使物料中的水份不斷減少，又由于水分蒸發時要吸收熱量，所以物料溫度不斷降低，從而達到冷卻和干燥的目的。
　　物料進入逆流冷卻干燥機，形成物料層的過程，是利用驅動電機通過萬向軸把動力傳給分料減速機，分料減速機再帶動分料盤和料耙旋轉，當物料從上部落下，經過傾斜分料盤滑落到箱體底部，再用料耙把料均勻分布。

 逆流冷卻干燥機分料系統圖

　　因此，我們思考，是否能將分料盤及料耙的形式改進，使分料均勻，延長減速機（整機）壽命，特別是當干燥機箱體面積很大的時候，仍然能夠比較均勻的分料，并且能照顧到箱體拆卸、運輸、裝配問題。

分析問題

　　我們將逆流冷卻干燥機分料系統作為技術系統，依照TRIZ理論創新問題的求解流程（如圖3所示）對上述存在的問題進行求解。首先根據技術系統組件的層次構建了組件模型，（如圖4所示）

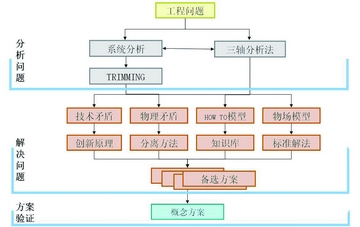

圖3 創新問題的求解流程圖

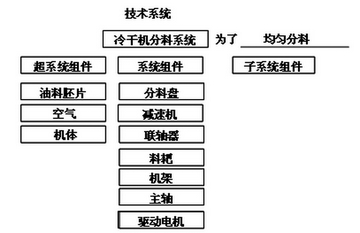

圖4 系統組件模型

　　同時，我們對逆流冷卻干燥機分料系統進行系統功能分析（如圖5所示）。

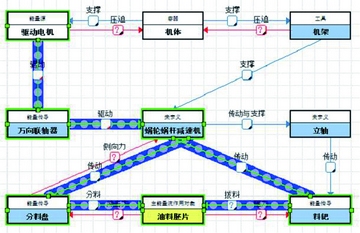

圖5 技術系統功能分析圖

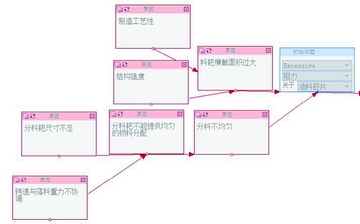

圖6 系統因果軸分析示意圖

解決問題

　　通過對上述根本原因的分析，我們發現分料不均勻，是由于分料盤尺寸小，解決辦法是增加分料盤尺寸，使分料盤布料面積增大，但是這會使分料盤重量增加，負荷加大。解決這一技術矛盾，應用TRIZ理論中的創新原理——增加不對稱性原理，將物體的對稱外形變?yōu)椴粚ΨQ。解決方案是采取不對稱結構來平衡重量差異，增大分料盤的尺寸，大懸伸端采取框架結構，小懸伸端采取實體結構（如圖7）。

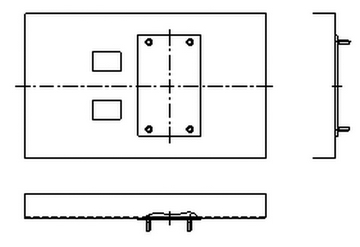

圖7 備選方案1

　　另外，一方面想增加料耙的面積以增加料耙的強度，但增加了阻力；另一方面想減少料耙的面積以降低與物料的阻力，但料耙強度降低。解決這一物理矛盾，應用TRIZ理論中的創新原理——矛盾屬性空間分離原理，解決方案是優化分料耙結構，采用斷續的凸臺結構（如圖8）。

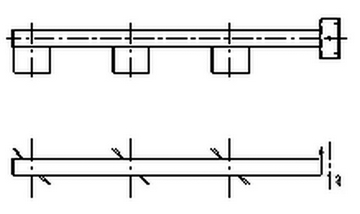

圖8 備選方案2

　　最終，我們將兩個備選方案綜合起來使用，一方面增大分料盤的尺寸，大懸伸端采取框架結構，小懸伸端采取實體結構；另一方面料耙采用斷續的凸臺結構，達到了較好的效果。（如圖9）。

圖9 改進后的逆流冷卻干燥機分料系統結構示意圖

　　通過采用TRIZ理論的分析問題方法和解決問題方法，找到了當箱體面積比較大，布料不均勻，料耙被料埋沒時，減速電機損壞現象的原因，并利用系統的資源，采用增加不對稱性原理、矛盾屬性空間分離原理等，完成了對逆流冷卻干燥機分料系統結構的改進。
