國內電力行業裝機最大的袋式除塵器問世
不詳 ?本刊記者 張志軍 ? 2008年08月01日 ? ?創新成果

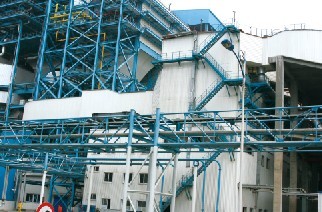

除塵器側視圖
濾袋排布圖
山西漳山發電有限責任公司二期擴建2×600兆瓦機組選用的FMFBD-72200型分室定位反吹袋式除塵器在168小時滿負荷試運行后，設備運行狀況良好。由山川秀美生態環境工程有限公司研發的FMFBD-72200型分室定位反吹袋式除塵器是當前國內電力行業裝機最大的袋式除塵器。
袋式除塵器的作用就在于它能夠有效地過濾并去除電廠發電過程中產生的大量灰塵，從而達到凈化空氣的目的。具體地說，袋式除塵器是通過濾袋過濾煙塵來實現其除塵功能的。隨著運行時間的增加，被阻留在濾袋表面的粉塵層增厚，阻力增大，此時需要對濾袋進行清灰，以保證袋式除塵器在較低能耗下的正常運行。傳統的內濾式反吹袋式除塵技術、脈沖除塵技術，是借助清灰氣流造成濾布的變形，靠慣性力實現粉塵層與濾布的分離，都屬于以“慣性力”來實現灰布分離的清灰方式。分室定位反吹袋式除塵器則從“破壞粘附力”的新角度來重新考慮如何實現清灰，應用的是獨創的“靜態清灰”方式。
一、清灰時濾袋基本不動
分室定位反吹袋式除塵器的濾袋內部裝有高密度支撐點的袋籠，把濾袋橫向撐平，縱向拉直。當濾袋受到引風機負壓吸引作用時，濾袋表面不產生明顯的凹陷，仍然保持平直狀態。這樣，粉塵在風速較低的狀態下，濾袋表面粉塵達到足夠厚的時候，即重力大于粘附力時，大量的粉塵會自然滑落。經測試，分室定位反吹袋式除塵器大約有50%的粉塵通過自然滑落實現清灰，明顯高于外濾式脈沖和其他袋式除塵技術的粉塵自然滑落比例。
二、靠微壓氣流在粉塵層與濾布間形成氣化層
由于靜態清灰不需要制造濾布的運動，清灰所需要的清灰氣源壓力較低，通常采用鍋爐引風機出口的凈化煙氣（清灰壓差3000帕左右）作為清灰氣源。反吹氣源透過濾袋后會在粉塵層與濾布之間形成氣化層，氣化層大大降低了粉塵層與濾布之間的粘附力，粉塵層在自身重力的作用下，以大量的餅、塊形式向下滑落。
三、長氣流清灰，避免了灰的二次吸附
傳統的“慣性力”清灰方式，由清灰機理決定，粉塵脫離濾袋的同時都具有較大的水平方向的速度，再加上清灰氣流的作用時間較短暫，散狀粉塵在沉降中，又被相鄰過濾的濾袋吸附，易造成二次吸附，影響清灰效果。
靜態清灰的反吹氣流壓力較低，針對每個濾袋可維持較長的清灰時間，通常在14秒左右。由于靜態清灰氣流壓力較小，濾袋處于靜態，粉塵層未受到很大的沖擊力，是以片狀的粉塵集合體下落，不會形成大量飛揚的小顆粒，二次飛揚現象較弱。少量的二次飛揚粉塵受到清灰氣流向下足夠長時間的吹送作用，也會順利的下落到灰斗中，不會造成粉塵的二次吸附。長氣流清灰，每次清灰效果徹底，同時考慮到粉塵層的自然滑落，分室定位反吹袋式除塵器的清灰間隔時間可長達2小時左右。
“靜態清灰”具有其獨特的優勢：
第一，清灰氣流的較大壓力造成的濾袋機械損傷，以及濾袋在長期的過濾-清灰過程中不斷產生的吸癟鼓脹造成的與袋籠之間的摩擦和濾布的頻繁彎曲，是影響濾袋使用壽命的最大因素。分室定位反吹袋式除塵技術的靜態清灰，清灰壓力低，濾袋基本不動，與袋籠的摩擦大大減少，大大提高了濾袋的使用壽命。
第二，扁形濾袋較圓形、橢圓濾袋，占地面積相同時，有效過濾面積更大。同時采用扁形濾袋，可以實現沿除塵器的進氣方向，濾袋以類似靜電除塵器極板的矩陣式布置方式順氣流方向排布，而且扁形濾袋不像靜電除塵器的C形極板存在反折回彎，對氣流的阻擋作用最少，充分利用除塵器的內部空間，使除塵器體積和占地面積最小，降低氣流過濾前的系統阻力。
第三，采用鍋爐引風機出口的凈化煙氣作為清灰氣源，穩定、可靠，取消了脈沖袋式除塵器空氣壓縮機（羅茨風機）、儲氣罐、脈沖閥等復雜氣源設備的使用，進一步提高了設備的可靠性，降低了造價和維護費用。同時，凈化煙氣與除塵器內的原煙氣有相同的溫度、濕度、含氧量，不會帶來氧化、酸結露問題。
第四，傳統的內濾式反吹式袋式除塵技術是利用過濾后的凈煙氣低速反向吹濾袋，使得濾袋變形來達到清灰的目的，本質上它仍屬于“慣性力”清灰。傳統反吹式袋式除塵技術受結構限制，只能采用內濾方式，為減輕原煙氣對濾袋口的沖刷，過濾風速不能太高（0.5米/分左右），處理相同的煙氣，需要更大的過濾面積。分室定位反吹袋式除塵技術在清灰機理上與傳統的內濾式反吹除塵技術截然不同，因其獨特的設計，實現了外濾與反吹的結合，過濾風速可選在1.0米/分以上，能夠大大降低過濾面積，降低工程造價。
據了解，漳山二期2×600兆瓦發電機組袋式除塵器在原工程造價基本不變的前提下，設備占地較五電場靜電除塵器減少3/5（約1200平方米/臺）；鋼材使用較五電場靜電除塵器減少2000噸/臺；運行能耗較五電場靜電除塵器減少30%左右，每年（按6500小時計算）節電約合450萬度，折合標煤1500噸/臺；除塵器出口煙塵排放濃度經測試為12.8毫克/標準立方米，單臺機組年塵減排量超過2000噸，大大降低了新建電廠對于當?shù)卮髿猸h(huán)境的影響。
