水面蒸發器的研發過程與創新
不詳 ?文中國科學院新疆生態與地理研究所研究員 王積強 ? 2008年12月01日 ? ?創新成果
王積強在中國科學院新疆阿克蘇水平衡站工作
世界氣象組織（WMO）的技術規范規定[1][2]，以美國設置在地面上的A級蒸發器，蘇聯埋設在地下的ΓΓи-3000蒸發器，作為一般測站觀測水面蒸發的標準儀器，其理由認為這兩種儀器使用年代較久，記錄資料較長，建議各國統一采用這兩種儀器，便于在世界范圍內進行比較。實驗站上觀測蒸發的儀器為20m2蒸發池。1972年9月世界氣象組織蒸發工作組在日內瓦會議作出決定：認為以20m2蒸發池研究淺水湖泊的蒸發，可得出滿意的結果。
以上三種蒸發器都未考慮水深、水中雜物和環境熱平流對蒸發（降水）的影響，急需改進，針對上述三種情況，本人申請了下述三項專利：一種水面蒸發器（ZL200720129453.X），一種水、冰面蒸發器（ZL200420008353.8）、蒸發池的水面指標器（200820103432.5）。
根據相同的理由，本人對中國氣象站使用多年的Φ20cm×11.5cm的水面蒸發皿，進行了改進，申請專利“自動供排水蒸發皿（200820103798.2）”。根據相同原理，對稻田蒸發器也進行改進，授權專利“稻田蒸發滲漏儀（ZL200420036575.0）”。根據湖泊水面蒸發的不均勻性，迎風向蒸發偏大，去風向偏小，將數個水、冰面蒸發器簡化后安裝在湖周邊灘地，與測站上Φ20cm、20m2和E601同步觀測，測算出折算系數，申請專利“天然湖泊蒸發量的測量方法（200610115865.8）”。
因天然湖泊的地下水補給量和湖盆滲漏量無法觀測，但可用并項水量平衡法計算的折算系數，與實測的比較，計算出地下水補給與湖盆滲漏的差值，內插出歷年的湖水水位。實測折算系數：布倫托海為0.666，吉力湖0.682，并項水量平衡法的折算系數：布倫托海為0.465，吉力湖為0.477。
設福海站Φ20cm年值為1849.4mm，則兩湖地下水補給量與湖盆滲漏量差（R-Q）為地下純水補給量（I）：
布倫托海地下純水補給量（I）：1879.4mm（0.666～0.465）=371.2mm；吉力湖地下純水補給量（I）：1849.4mm(0.682～0.477)=379.1mm
地下純水補給量（I）再乘以湖水面積（F），得到純水補給量體積（W）。
中國的水面蒸發觀測始于20世紀20年代，當時采用Φ80cm套盆，解放后引進蘇聯的ΓΓи-3000型，1960年水文局改進為E601，因測針觀測不方便，1973年杭州會議決定抬高口沿（高出地面30cm），加寬水圈，1978年全國推廣；因鐵器生銹后蒸發偏大，1988年決定用玻璃鋼制作，1992年全國推廣。
通過本人多年研究試驗，發現了上述國內外正在推廣使用的水面蒸發器的不足。1982年在中科院新疆阿克蘇水平衡試驗站做抑制水面蒸發實驗時，原計劃用E601做，但氣象站只有一個E601，提出用Φ20×20cm白鐵皮蒸發皿和氣象臺秤觀測，做了二十多個蒸發器。Φ20×20cm蒸發器都一字排開擺在水泥臺上，水面放16或18醇多的抑制率高，水深大；加醇量小的和對照（不加醇）水深小。據此做了一組不同水深的水面蒸發實驗，日內水面溫度觀測多次，蒸發量早晚觀測一次，結果發現：水深大的，熱容量大，晚上水溫偏高，蒸發偏大；白天水面日曬面積大，水面溫度也偏高，蒸發偏大；水深小的，晚上水溫偏低，蒸發偏小。降暴雨時，水深大的濺出水多，濺入水小，器內實得雨量偏小，計算蒸發量便偏大；水深小的，濺出水少，濺入水多，器內實得雨量偏大，計算蒸發量偏小，甚至可以算出“負蒸發”。
我又改變了實驗的方法，改變后的實驗方案是：20小時測完蒸發后，加水至150mm止。水深對蒸發量的影響，是一個復合函數。白天分兩組：一般情況，不論陰、晴和風速大??；前一日陰天，或日照<3.5小時，或剛換上較冷的水，曲線左移（水深影響減少）。晚上，因受季節和風速大小影響分五組。繪出水深對蒸發量的影響七條曲線。把1982年6月1～11日的水面蒸發量都修正到水深150mm時的蒸發量，增加資料可比性[3]。
通過試驗研究發現：Φ20×20cm都放在一個水泥臺上，不同水深，水溫不同，與水泥臺和空氣之間熱交換肯定不同，又與新疆兵團農一師水管處科研人員合作制做隔熱蒸發器。連夜縫制好10幾個帶底氈套，全部改為隔熱蒸發器觀測。我發現：水溫高的更加高，水溫低的更加低，抑制率增加1-2倍，也就是隔熱蒸發器的水深對蒸發量的影響，增加1-2倍[3]。
由此可得出結論：水面蒸發器的設計，穩定水深是增加可比性第一要素，尤其玻璃鋼（隔熱材料）E601，必須廢棄測針，用定時加水和自動溢流法穩定水深。

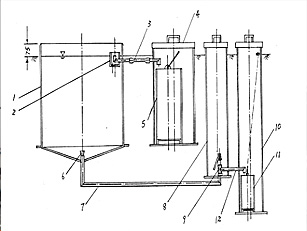

圖1 標準蒸發器的組成
1—標準蒸發桶； 2—靜水器；3—連接管； 4—降雨溢流桶；
5—活動量筒； 6—膠塞；7—連接管；8—定壓安全閥桶；
9—定壓安全閥；10—超壓溢流桶；11—活動量水桶；12—連接管；
用隔熱蒸發器（Φ20×20cm）做水草（水蓼）蒸發實驗，增溫值白天為正值，晚上為負值。但是用鐵制ΓΓи-3000（改進型）做水蓼實驗，增溫值白天仍為正值，但晚上的負增溫沒有了。經過反復觀測研究，發現器內水體與器外土壤發生熱交換時，因?yàn)橥砩蠜]有陽光熱源，器內外溫度很快達到平衡。
聯想E601的水圈，水深不穩定，比器內水深小，白天增溫快，晚上降溫也快，與器內水體溫度不同，必然產生熱平流，對蒸發產生影響，降低了站際間蒸發資料的可比性。E601的土臺，各站高度不一，材料不一（有用磚砌，水泥抹面，有的還在土臺上種植了植物），導致導熱率不同。為了穩定蒸發環境，與國際接軌（口緣高出地面7.5cm），本人認為有必要去掉E601的水圈和土臺。
中科院新疆阿克蘇水平衡研究站的20m2（×2m）蒸發池內有12根角鋼支撐，因?yàn)殍F的導熱率是水的100多倍，對蒸發觀測有一定的影響，為此進行了一等比例試驗。把1m長鐵絲盤旋于Φ20×20cm蒸發器中，蒸發量比對照增加了4%，國家水利部水文局很快接受了這一實驗結果，把E601內鐵支架去掉了[4][5][6]。
在1985年西安全國水面蒸發會議上，本人介紹了所設計的水面蒸發器，得到與會專家的好評；1986年試驗成功“用定壓安全閥過冬的試驗”；1988年在南京審查E601型系列水面蒸發器（中華人民共和國國家標準），與會代表對本人的設計“水面蒸發器”給予了支持，在國標中增加 了第3條第4款“凡符合本技術標準的新儀器經部級鑒定后均納入本系列”；1992年在《水文》雜志第4期公布：于3年內全國統一改造水面蒸發儀器。2007年在中科院新疆阿克蘇水平衡試驗站試驗完成“底側翼可穩定口沿水平”，本人自2004年起先后申請國家專利17項，目前已授權11項。在申請專利的基礎上，目前正在申報十二項國家“水文”標準（GB），水面蒸發器是其中之一。
