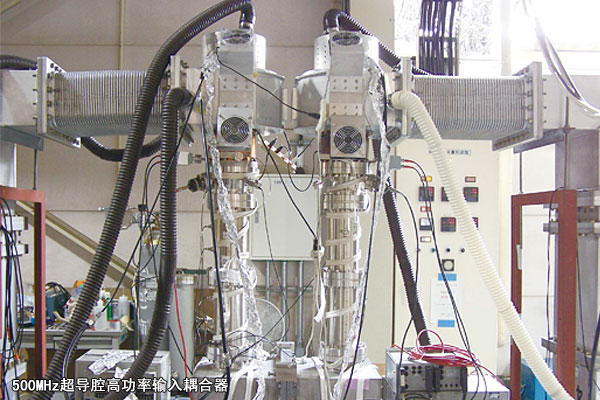

500MHz超導腔高功率輸入耦合器近日在中國科學院高能物理研究所研制成功。超導加速器的高頻高功率輸入耦合器是加速器系統的關鍵設備之一，其技術綜合性非常強，涉及微波功率傳輸、低溫學、機械工程學、真空學、材料科學等學科。強流加速器的瓶頸之一是超導腔高功率輸入耦合器饋送功率的能力，所以其研究和制造一直是國際加速器高頻領域的一個熱點。
        上世紀八十年代北京正負電子對撞機建造期間，中國開始研制用于對撞機高頻加速系統的功率耦合器，1988年研制并開始使用了最大功率為30kW、工作頻率為200MHz的同軸型輸入耦合器，在這一過程中積累了一定的研制、測試和使用經驗。但因國內一直沒有使用500MHz頻段的射頻加速器，所以沒有研制相應的高功率輸入耦合器。2003年，北京正負電子對撞機重大改造工程（BEPCII）正式上馬，其工作頻率為世界通用的500MHz，高頻加速腔采用了超導腔。由于BEPCII高流強（近1A）的設計指標，要求超導腔輸入耦合器通過的連續波高頻功率達到140kW以上。由于國內沒有這樣的高功率耦合器產品，也沒有立即制造和研制的技術儲備，因此依然使用從日本購買的兩只高功率耦合器作為BEPCII超導腔的高頻功率耦合裝置。2006年，BEPCII工程儲存環建造任務基本完成，中科院高能物理研究所開始考慮將一些關鍵且價格昂貴的高頻高功率設備實現自主研制，因高功率輸入耦合器在高頻加速系統中是最為薄弱的設備之一，是影響B(tài)EPCII束流流強提高的一個瓶頸，而且價格高、研制周期長，于是選擇超導腔高功率輸入耦合器作為突破口進行攻關，經過近兩年時間的技術路線研究、工藝設計研究及無數次的反復試驗，終于研制出性能良好的500MHz超導腔高功率輸入耦合器，功率測試達到了270kW，這是目前國內達到的最高功率輸入能力，達到同類設備世界水平，有相當高的技術難度和自主創新性。
        對于一個大型射頻超導加速器而言，高頻加速系統是其最為關鍵的系統之一，它加速帶電粒子到一定能量，同時，將高頻功率轉換成束流功率，為束流運轉提供能量，同時起到維持束流壽命的作用，相當于汽車的發動機。其中的高頻功率輸入耦合器負責把高頻功率源產生的高頻功率從傳輸線耦合到加速腔體中的裝置。簡言之，輸入耦合器的功能有：
        ——以脈沖波或連續波的形式向高頻腔耦合功率以提供腔耗和束耗；
        ——采用陶瓷窗將高頻腔體與大氣隔離，使加速腔內保持超高真空；
        ——在高頻功率源（發射機）和有束流加載的超導腔體之間提供一個阻抗匹配；
        ——起到從常溫到超導低溫的溫度過渡和設備連接作用。
        一般地，超導高頻腔系統基本由腔體、高功率輸入耦合器、高次模吸收器、低溫槽組成。500MHz頻段目前均從國外進口。該系統有四個致命的薄弱環節：腔體的銦絲封接、高次模吸收器的鐵氧體熱裂、耦合器窗體、耦合器，其中耦合器最為脆弱而顯得非常關鍵。二次電子倍增效應和場致發射都可能造成拉弧或耦合器高頻窗體的局部過熱而使窗破裂，是造成超導腔真空被破壞的最為薄弱的設備。隨著強流加速器流強的不斷提高，束流功率也將大大提高（目前已超過100kW），耦合器耦合功率越來越大，危險也越來越大。耦合器窗體一旦破裂，真空環境被破壞，將造成加速器長時間停機，導致大型實驗被迫中斷。
         500MHz超導腔高功率輸入耦合器的研制成功，對發展中國自己的高頻高功率設備、自主研制高功率輸入耦合器、打破依賴進口的局面，具有很大的實際意義和應用價值。
        從眼前和長遠來看，無論是發展能量回收型自由電子激光裝置（ERL—EXFEL）、國際直線對撞機（ILC），還是國外正在研制或運行的大型超導加速器，高流強的設計要求均需要較高功率承受能力的超導腔輸入耦合器，盡管它們的結構不盡相同，但其設計思想、工藝技術及制造技術是相通的。500MHz耦合器的高頻特性和工藝技術路線的全面研究和高功率耦合器的研制成功，對下一步可能開展的大型加速器裝置中各類高頻腔耦合器的研制是一個經驗的全面積累和發展的重要基礎。
        國內500MHz超導腔高功率耦合器的研制成功體現了關鍵加速器高頻設備的研制自主性，中科院高能物理研究所完全依托國內高端工業、開拓國內企業加工制造領域，完全采用的是國內先進技術工藝， 自創了符合我國工業制造能力的工藝路線，自主研制填補了國內空白；其次，研制的高功率耦合器具有技術前沿性，連續功率270kW為國內最高功率水平，也達到了世界水平；第三是其技術適用性，高功率耦合器工藝路線和研制流程可直接用于北京正負電子對撞機、未來的北方光源等加速器超導腔耦合器裝置，耦合器關鍵技術和工藝可用于自由電子激光、國際直線對撞機的加速器超導腔耦合器的研制。
