        工業控制與管理一體化平臺信息系統

        AutoNet64型萬能采集控制管理平臺是國內首創的新一代網絡數據庫式PLC控制器，據本刊記者了解，該控制器采用新一代的ETN現場總線，無需通信，編程全自動，具有功能全面、每個端子輸入傳感器品種可編程、輸出輸入可編程、網絡響應速度高、平臺數據庫信息共享、新一代的邏輯表格式編程語言等優點；功能有邏輯控制、模擬量控制、定時與按鈕邏輯、專用控制、PID調控、驅動燈及儀表、免驅串口連接等等，能滿足新一代船舶自動化產品的發展需要，在性能上優于某些長期占據中國市場的進口產品。
        該技術的發明人是我國著名船舶自動化專家徐紹衡。透過這項專利發明的背后，多少能看出我國科研人員強烈的民族自尊心。長期以來，中國的工業控制與船舶控制大量采用國外公司品牌的可編程PLC控制器。據市場調查，僅上海市的公用事業單位每年采購西門子PLC控制器就在60000臺左右，國內沒有批量的PLC品牌，實際上工業控制的基礎核心技術掌握在國外公司手中。面對這樣冰冷的數據，從事船運技術事業近四十年的徐紹衡無法接受，擁有總長3.2萬公里海岸線的中國，船舶控制器卻還要依賴進口。
        江蘇常熟市電子儀器廠作為海軍裝備技術部、中國船舶總公司、原勞動部定點生產電子儀器及成套設備的企業，對推動我國船舶工業發展功不可沒。在這里，徐紹衡在繼承國際上PLC技術基礎上創新，發展新一代的PLC技術，經十年努力，終于研制開發出“AutoNet64型萬能采集控制管理平臺”。
        AutoNet64型萬能采集控制管理平臺具有如下特點：
        把工作原理集成為一塊被稱為ETN數據庫式現場總線接口芯片（或組件），在PC電腦上用網卡及相同原理集成的一個被稱為Udboard的驅動軟件，作為本一體化平臺每個節點連接平臺的接口，也稱為ETN現場總線接口。
        采用現有的以太網介質作為物理接口平臺，速度比CAN快1000倍，保證平臺實施的經濟性，同時也保證了本專利平臺的性能。為了保證工業系統的設備和數據傳送的可靠性，本平臺采用雙套以太網并用及單網連發二個相同報文的冗余設計。同時以太網可以方便地實現無線遠距離傳送及因特網全球傳送，是CAN無可比擬的。
        采用單區廣播方式（相當于組播）發送，每個標準報文接收或發送一個數據庫數據。接口快速發送實時變化數據庫數據，同時慢速發送非變化歷史數據，因此每個用戶接口必須設一個全網數據庫存儲塊，用以存儲歷史數據庫，同時收到實時變化數據馬上刷新數據庫，才能實現接收到全網數據庫，實現其平臺信息傳播響應小于1毫秒。每個節點均收到全網數據，全網絡數據庫每個節點共享，同時也實現了節點即插即用。

        萬用監測控制器的結構，除常規電路及ETN現場總線接口外，均采用實用新型專利原理：一是將各種傳感器品種的輸入歸結成8種放大器（數量可增減），用可編程邏輯選擇，使控制器每個端子可編程為任何傳感器輸入，也可以可編程為輸出，成為萬用監測控制器；二是吸收國際上通用PLC可編程邏輯控制器的原理，用專用EEPROM邏輯組成全功能可編程邏輯控制器，并擴展模擬量邏輯控制和PID調控。因此本萬用控制器能夠取代國際上PLC控制器，也能夠取代各種采集控制器，而且PLC功能更多，一物全能又方便維護。

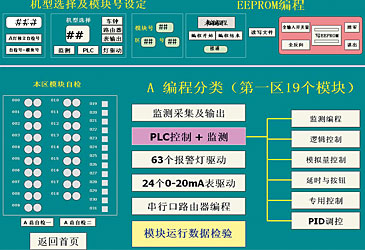

        采用“邏輯表格式編程語言”，直接用共享數據庫號及邏輯關系填表，比國際上的PLC編程“繼電器邏輯圖”及“填表方式”語言更方便直觀，功能更齊全。
        采用了每個控制器64個信息點，平臺上最多可插接萬用控制器1000臺，總共64000點，并可以插接1000臺PC電腦，PC電腦可用現有的組態軟件或VB、VC編制的軟件監控整個系統。
        采用VLAN（超級分區）類似的方法，全平臺分成32個分區組播，PC電腦設權限匯總信息，也可以用路由器導通各區數據。
        平臺采用路由器整合現有串口與現場總線等各種規格的設備，使串行設備用標準報文直接讀寫平臺數據庫。

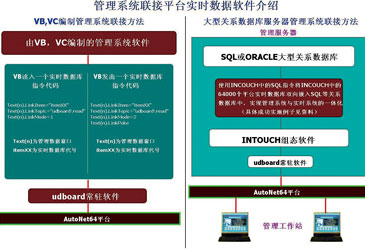

        管理系統均使用大型關系數據庫，用兩種方式實現控制與管理一體化：第一種方法是在管理系統服務器中運行現有的組態軟件，利用組態軟件中的SQL指令，將64000點實時數據庫嵌入到大型關系數據庫中，使管理系統可方便地讀寫實時數據庫，實現了控制與管理一體化，用此方法時管理系統還需要服務器；第二種方法是使用發明專利“虛擬數據庫信息平臺”的原理，增加報文長度與分布式硬盤檢索協議，構成一個高速分布式管理數據庫，將大型關系數據庫移植使用高速分布式管理數據庫，實時數據庫與管理數據庫一體，實現控制與管理一體化，此方法不需要服務器，可靠性高，并可大大提高管理系統的運行速度，但軟件需進一步開發。
        以上獨創技術的組合，構成了一套完整的工業控制與管理一體化平臺信息系統。

        新一代PLC控制器創新優勢

        作為新一代PLC控制器，AutoNet64繼承了PLC的二次編程萬能控制的全部功能，但不是仿造而是在方式方法上有很多創新。

        徐紹衡在論文中介紹AutoNet64的創新點有六個：
        1.國外PLC設計較早，沒有采用飛速發展的網絡化技術，而AutoNet64采用了“分布數據庫式大容量高速響應實時控制網絡”AutoNet的專利技術組成ETN現場總線平臺，采用分布式網絡數據庫（由于數據庫沒有服務器，也稱為虛擬數據庫），網絡所有節點高速共享全平臺數據（即共享所有節點的I/O）；徹底淘汰了RS485、RS232、CAN等又低速又麻煩的通信方式，也為控制與管理一體化提供了方便的方法；采用“邏輯表格式編程語言”大大簡化了編程，使PLC進入了網絡化數據庫芯一代。
        2.隨著經濟的發展與科技的進步，工業控制和造船工業設備應用機器人愈來愈普遍，節能減排也需要機器人，工業機器人也愈來愈復雜，常規的計算機通信網絡PLC用于機器人神經網絡速度指標低，愈來愈力不從心，必須發展高標準的AutoNet工業機器人動態響應一毫秒以內的神經網絡，同時也必須創新發展與神經網絡節點配套的PLC萬能采集控制管理技術、高速液晶屏、遠程電腦等產品，構成一整套工業機器人產品技術。
        3.工業監控信號品種多，傳統的PLC采用一個信號一個品種I/O，I/O品種多，管理維護復雜；AutiNet64采用可編程自動選擇放大器品種，每個端子輸入輸出可編程，每個輸入傳感器品種可編程，使整機一個品種，大大簡化系統，是一大創新。
        4．對于大型系統的控制與管理，往往需要3萬點以上的實時信號容量，國際上很難解決；“AutoNet64型萬能采集控制管理平臺”能實現64000點超大容量，而且在大容量時其動態響應仍能達到毫秒級，可以滿足大型系統的需要，對于中小系統應用性能更好。
        5．?dāng)?shù)據平臺采用路由器聯接傳統的串行通信設備，使現有的RS485、RS232、CAN等設備直接讀寫網絡數據庫，也提高了串行設備的效率。
        6．目前市場上5至15英寸的彩色工業級組態顯示器支持本平臺格式，能直接用以太網口連通，作為局部網絡組高速組態顯示屏；用各種電腦也能方便地聯接本平臺作遠程遙控與監視，從而組成整套工業控制系統。
        創新是該控制器的靈魂設計，徐紹衡稱，“多年前國內也有人開發PLC控制器，均沒有大量進入市場，其主要原因是以技術仿制為主沒有創新，工藝上也趕不上國外產品?！?BR>        AutoNet64萬用采集控制管理平臺具有巨大的利用價值，它的開發成功使國際上發展了20多年的PLC可編程控制產品及技術進入到一個新階段，AutoNet64是新一代的PLC產品及技術，具有網絡數據庫化的信息時代的特點，是一種創新發展。
        2008年微軟XP黑屏事件，無時無刻不在敲擊著中國科研工作者的設計理念：自主創新，脫離受制于人的進口技術刻不容緩。20多年來，PLC技術一直是國外壟斷的外商品牌，沒有中國知識產權，而AutoNet64萬用采集控制管理平臺是完全的中國知識產權，中國制造，成本僅為國外價格的幾分之一，這對我國從“生產大國”過渡到“技術強國”意義明顯。

        見證中國科技海洋時代

        新一代的AutoNet64無異于開創了控制管理平臺的新紀元。該技術不僅在軍用艦上使用，從而推動了我國海軍科技發展，而且國內有大量民用船只應用，還出口到世界四大洲，同時在其他工業控制領域也有應用。它不需要復雜而不可靠的網絡服務器，是計算機系統的重大技術革新；其可靠性強，在軍艦上應用證明十年無故障，已成為一項成熟的新技術，其價格僅為進口的幾分之一，可以在工業控制領域全面推廣，用以替代進口設備，降低成本及優化工業控制系統。

        1997年至今，徐紹衡作為技術負責人在海軍11艘大中型新型艦船的建造中負責損管系統項目的建造?？v觀徐紹衡研究員的工作經歷，恰恰象征著中國航運與船舶工業的發展，從1973年起在交通部廣州航道局船舶技術處工作，對早期仿蘇的航道挖泥設備和日本制造的港口機械進行技術改造，到1981年進入交通部上海船舶運輸科學研究所工作，參加了國家重大科技項目“船舶無人值班機艙自動化系統”，再到90年代中期，擔任中國船舶工業集團611研究所副總工程師，研制出國內第一套CAN網絡艦船自動化設備。
        直到21世紀信息化時代，徐紹衡研究開發了AutoNet64萬用采集控制管理平臺，見證著中國航運與船舶工業從仿造到局部研發，再到全面自主創新的風雨歷程。
        “科技武裝軍隊”是我國為適應未來戰場提出來的理念。目前已普遍裝備到我國大中型軍艦上的萬用監測控制器分布數據庫控制管理一體化平臺，實現了64000點雙向信息和1毫秒以內的信息響應速度—在國際上僅有挪威KONGSBERG與加拿大的兩家公司能生產2萬點以上實時信息平臺—這一功能指標已達到和超過了國外先進設備的水平，獲總裝備部科技大獎，對促進海軍科技進步起到了積極作用。
        從1980年至今，徐紹衡共獲得18項國家、部市級科技進步獎，其中10項為一、二等獎，獲得中國發明專利和實用新型專利共8項。在國內外發表論文40余篇，多次獲優秀論文獎。在人才培養上，徐紹衡為國家培養了兩名青年研究員、12名副研究員、6名碩士生。
